Оптическая фазовая модуляция на основе пьезоэлектрической керамики PZT

Благодаря технологии производства и непрерывным расширением применений, пьезоэлектрическая керамика PZT широко распространена в видении людей, и их популярность также растет.

PZT пьезоэлектрическая керамика обладает обратным пьезоэлектрическим эффектом, то есть микроэлемент соответствующего сигнала напряжения может быть получено при приложенном сигнале напряжения и имеет характеристики высокого разрешения и скорости отклика микрофоны, что соответствует точности оптики. фазовая модуляция. PZT пьезоэлектрический керамический фазовый переключатель также является основным компонентом различных интерферометров и его точностьПьезой керамический дискнапрямую влияет на точность измерения интерферометра.

В соответствии с разницей интерференционного оптического пути, количество и типы используемой пьезоэлектрической керамики PZT различны, как правило, можно разделить на одиночную и многочасовую и в соответствии с различными сценариями использования клиентов, ядро ​​будет обеспечивать разнообразие фазовой модуляции / Фазовый сдвиг пьезоэлектрический керамический раствор. Когда оптическое волокно используется в качестве среды распространения света, такого как дифференциальный интерферометр, настраиваемый волокно, настраиваемое волокно и т. Д. Фаза света будет изменяться с длиной распространения. Например, когда оптическое волокно намотано на пьезоэлектрической керамике PZT, когда наносится сигнал напряжения, пьезоэлектрическая керамика слегка деформируется, тем самым изменяя длину и показатель преломления оптического волокна на пьезоэлектрической керамике. КогдаПьезо керамическая цилиндраПериодически подвергается периодической микродеформации, периодически изменяется длина волокна, а фаза распространяющегося света также периодически изменяется. Для этого сценария типы дополнительной пьезоэлектрической керамики PZT очень разнообразны, затронуты многими факторами, такими как размер, время задержки и методы корректировки.

Пьезоэлектрический носилка волокна

Для этой ситуации можно использовать расширитель волокна, который имеет две версии, обе с помощью клетчатки, волокно может быть непосредственно намотать в бороздке, а длина раневого волокна может достигать 100 метров выше. Его диапазон смещения большой, а радиальное смещение может достигать 80 мкм, что может значительно уменьшить напряжение вождения и по -прежнему производить большое смещение. Например, через 10 В радиальное смещение все еще может достигать более 5 мкм.

Полая пьезоэлектрическая керамическая стек

Другой способ - использовать полый пьезоэлектрический керамический стек, который деформируется по длине и имеет отверстие в центре. Благодаря периодической деформации удлинения пьезоэлектрической керамики длина распространения света может периодически меняться, тем самым изменяя фазу света. Этот вид пьезоэлектрической керамики может вызывать смещение> 1,5 мкм при напряжении 15 В и в основном устраняет негативные эффекты, вызванные сигналом напряжения.

Пьезоэлектрический преобразователь пьезоэлектрикаимеет размерную толерантность ± 0,01 мм и плоскостность до ± 5 мкм, что очень подходит для фазовой модуляции оптоволоконной оптики и может гарантировать точность интерферометра.

Частота и амплитуда интенсивности выходного света интерферометра волокна имеют линейную связь с частотой и величиной сигнала напряжения, приложенного к пьезоэлектрической керамике PZT. Интерферометр, использующий полый пьезоэлектрический керамический оптический модулятор, обладает очень высокой чувствительностью и очень подходит для мониторинга источников вибрации во внешней среде, а также контролировать частоту вибрации и амплитуду источника вибрации.

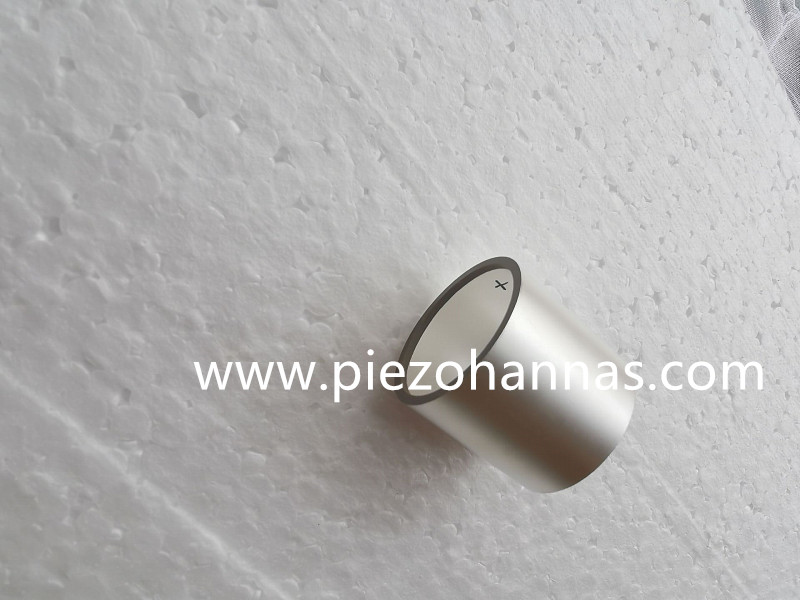

Пьезоэлектрическая керамическая трубка с формой трубки

Другой способ - использовать пьезоэлектрические керамические трубки/кольца. Он производит движения расширения и сокращения в радиальном направлении. Под действием периодического сигнала напряжения пьезоэлектрическая керамическая трубка производит периодическое движение расширения, которое вызывает длину и показатель преломления оптического волокного намывания на поверхности внешнего диаметра периодически, тем самым периодически изменяя фазу передаваемого света.

Пьезоэлектрические фазовые переключатели используются в интерферометрах большого диаметра. Принцип такой же, и здесь также упоминаются интерферометры большого диаметра. Для горизонтального горизонтального оптического пути большого диаметра интерферометра Fizeau отражатель, который он использует, обычно является более тяжелой сферической линзой, и его процесс измерения - это регулировка положения отражателя. Одной пьезоэлектрической керамике сложно, чтобы одна пьезоэлектрическая керамика PZT, поэтому, как правило, множественные пьезоэлектрические керамики PZT используются внутри, равномерно распределяются вокруг концентрического круга.

Интерферометры с большим диаметром обычно имеют более крупные загруженные линзы и требуют большего центрального через отверстия. Для этого требования применения ядро ​​может индивидуально разработать пьезоэлектрические фазовые переключатели PZT в соответствии со структурой интерферометра, такой как пьезоэлектрические фазовые переключатели серии p77. Он имеет способность подшипника до 15 кг при размещении в вертикальном положении, 5 кг, когда расположен горизонтально, и 10 кг, когда помещается вверх ногами, а центральная прозрачная апертура может быть произвольно выбрана от φ36 до φ260 мм и может быть настроена для больших апертур и больших нагрузок. В настоящее время ход стандартного продукта составляет 6 мкм, 20 мкм, 50 мкм и т. Д. Этот вид пьезоэлектрической фазы смены очень подходит для лазерного интерферометра, используемого для обнаружения плоскостности линз и т. Д.
