HS/H 1K-10K
Piezohannas
HS/H 1K-10K
1 кГц подводной акустический преобразователь-дифференциальный векторный преобразователь
Технические параметры:
Модель | HS/H 1K-10K |
|
Рабочая группа | 1 кГц ~ 10 кГц | |
Получение Сельскийнедостаток | Чувствительность давления акустики：≥-200DB | |
Статический cатакация | Каждая группа ≥10000PF | |
Режиссернепрерывно | Он имеет характеристики дипольной направленности. 1 ~ 2 кГц: разрешение kd≥10db; Максимальная дипольная чувствительность асимметрия kmax≤3db; 2 ~ 10 кГц: разрешение kd≥18db; Максимальная дипольная чувствительность асимметрия kmax≤3db; Отклонение ортогональности ≤10 °. | |
Рабочая глубина | 300 м | |
Кабель spэмификация | Φ7mm10 Экранированный кабель Core (необязательно) | |
Усиление 26 дБ | ||
Заявление:
Подводные исследования акустики
Подводная система связи
Калибровка акустического поля
Военные и научные применения
Дело применения подводного акустического преобразователя
Согласно потребностям клиента, мы можем разработать и производить пьезоэлектрические ультразвуковые преобразователи, Подводной акустический преобразователь, ультразвуковые зонды и датчики различных частот со стабильными характеристиками и высоким качеством.

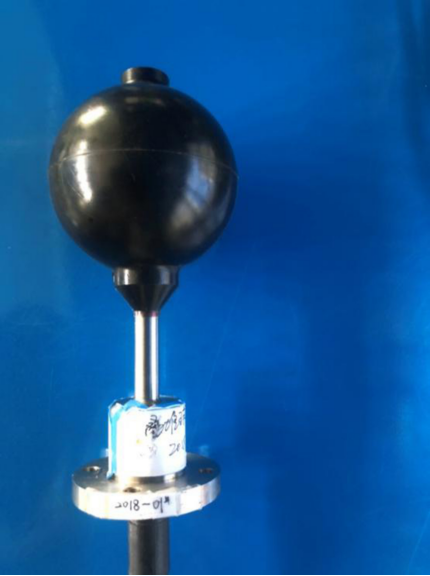

2 Калибровка векторных гидрофонов в глубокой воде, максимальная глубина работы может достигать 3000 м, что может использоваться для наполненных маслом линейными элементами массива

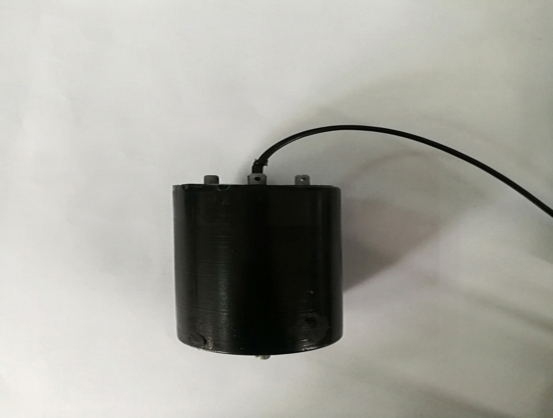

3 Самая высокая эмиссионная реакция уклаженного сферического акустического преобразователя может достигать 156 дБ, а самый высокий уровень источника звука может достигать 202 дБ, что более чем на 6 дБ выше, чем обычные сферические преобразователи того же размера.

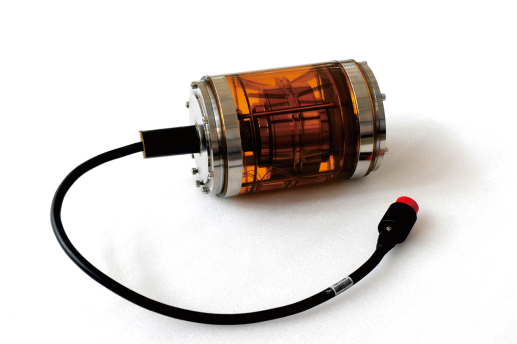

4. Типлкристаллический вектор гидрофон
По сравнению с пьезоэлектрическими керамическими преобразователями, размер транс-датчика, передаваемого монокристаллом PIN-PMN-PT, уменьшается более чем на 1/3, уровень отклика передачи напряжения на 2 ~ 10 дБ выше, полоса импеданса примерно в два раза выше, а -3db Пропускная способность примерно в два раза выше. Раз; Приемная чувствительность на 3 ~ 5 дБ выше. Монокристаллический вектор гидрофон имеет низкий уровень самостоятельного движения, а чувствительность на 4 ~ 6 дБ выше, чем пьезоэлектрический вектор гидрофон того же размера.

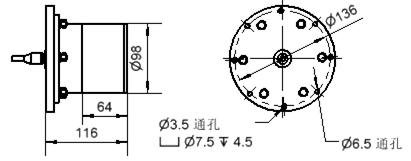

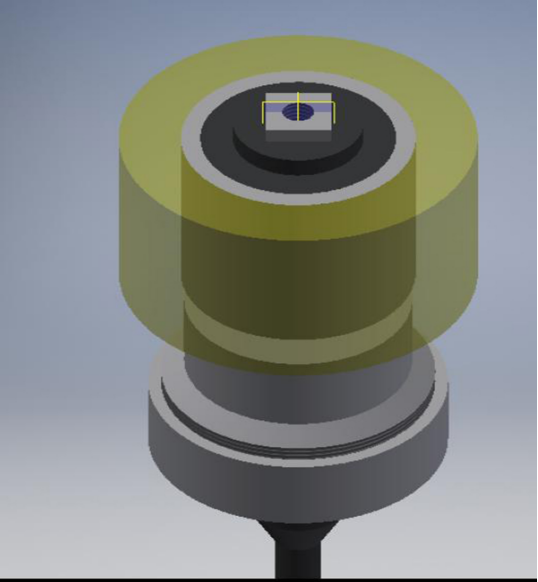

5. Фиксированный инсталляционный вектор гидрофон
Используя центральную колонку в качестве фиксированной основы, керамический сдвигный режим рабочего режима, рабочая полоса частот составляет 100-5000 Гц, установка проста, производительность стабильна и может заменить большинство векторных гидрофонов, установленных на различных платформах.

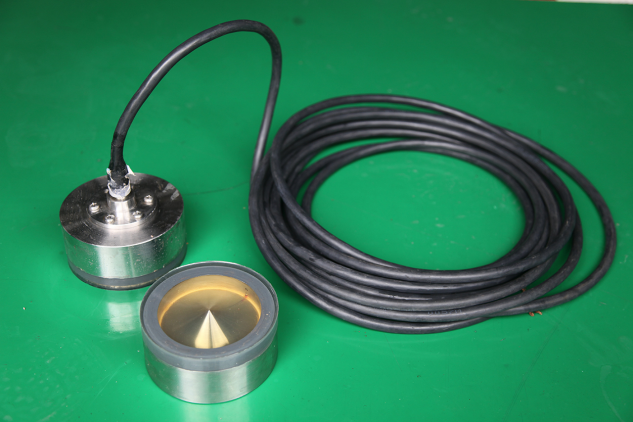

Отражатель в форме конуса используется для отражения окружности излучаемых звуковых волн тороидального датчика до конечной поверхности для работы, и относительно стабильное акустическое излучение луча может быть реализовано на конечной поверхности.
