Подводный ультразвуковой преобразователь из нержавеющей стали 1 МГц для ультразвукового расходомера

Применение: скорость потока, скорость
штат:
Количество:
  • PHW-1M-A

  • Piezohannas

  • PHW-1M-A

1 МГц подводный ультразвуковой преобразователь для ультразвукового потока для ультразвукового потока

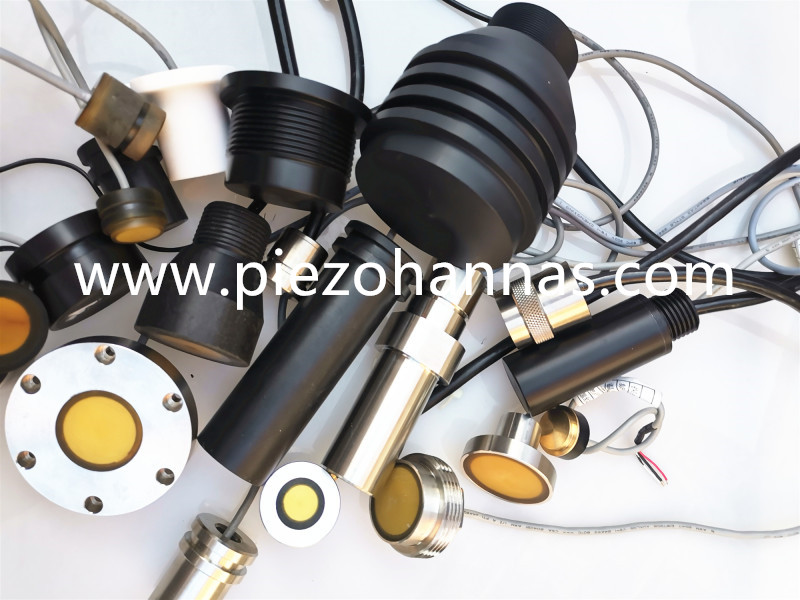

1 МГц из нержавеющей стали подводной ультразвуковой преобразователь для ультразвукового потока.

Технические параметры:


Предметы

Технические параметры


Имя

1 МГц подводный ультразвуковой преобразователь

CMHCJ6U7S4VK) 2J4RBHI1X







Модель

PhW-1m-A

Частота

1 МГц ±5%

Расстояние обнаружения

0053m

Минимальный параллельный LMpedance

40Ω ± 20

Емкость

1750PF ± 20@1 кГц

Чувствительность

dзаклинаниеvолтаж24 ВРасстояние:03mЭхо -амплитуда: 500 мВ

Работа  Напряжение

Вершина горы  Напряжение300Vpp

Работа  Температура

-40+80 ℃

Давление

≤10Килограммы или  1mpa

Угол

(Продолжительность пучка) Полумосточная луча width@-3db:3.5° ±10%

Резкий угол:82 ° ±10%

Жилищный материал

316L

Применение


Монтаж  Измерение

См. Рисунок структуры продукта для деталей

Уровень защиты

IP68

Масса

460G ± 5% (длина провода1m

Инструкции по проводке

Красный+Белый-Черный: экранированный

Датчик температурынеобязательно

Кривая допуска

Структура продукта

X7ad4dcb%ggms1q4`) b7bf



PU_OHW2MQ) (3J0MOL6S5



Блок -схема ультразвукового преобразователя :

0ryjg8d (6_Q9xm%86pdg

Схематическая схема датчика температуры  (Модель: MF58_502F3470):

O3`1pa5yr5%z5`dq1r
Инструкция кабеля интегрированного типа:


1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование


01
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
02
Красный и черный - проводка датчика температуры



Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ

Трехъядерные инструкции по проводке:

     Красный: датчик +
         Синий: датчик температуры +
         Черный: публичный-

1
 Четырехъядерные инструкции по проводке:

Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры


2



Ультразвуковое применение потока:


Ультразвуковые расходомеры воды измеряют скорость жидкости, проходящей через трубу, используя ультразвук, чтобы измерить объемный поток. В ультразвуковом потоке жидкости транзитного времени ультразвуковой сигнал передается в направлении проточной жидкости вниз по течению, а затем направляется другой сигнал против текущей жидкости вверх по течению. В своей основной форме время для прохождения Sonic Pulse по течению сравнивается со временем, когда импульс пройдет вверх по течению. Используя это дифференциальное время, рассчитывается скорость следующей жидкости. Затем счетчик рассчитывает объемную скорость потока в трубе, используя эту скорость жидкости. Кроме того, измерение энергии BTU может быть получено из объемной скорости потока и разности температур между горячими и холодными ногами. Ультразвуковые счетчики зажима могут измерять воду извне трубы, стреляя импульсам звука через стены трубы, что имеет гибкость нанесения и делает их подходящими для измерений потока воды в больших трубах.
