Пользовательский подводный акустический датчик ультразвуковой датчик глубины

Пользовательский подводной акустический преобразователь ультразвуковой датчик глубины

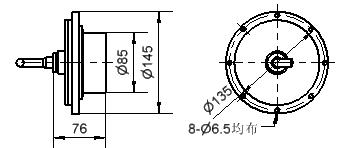

Технические параметры:

Заявление:

Подводные исследования акустики

Калибровка акустического поля

Военные и научные применения

Типы подводного акустического преобразователя:

1. Частота, глубокая вода, высокая мощность

Низкочастотный передача передачи передач: существуют различные типы преобразователей изгиба, преобразователи с изгибами, пролезные преобразователи круговой трубки, преобразователи сгибания сланцев, комбинированные преобразователи диска изгиба и т. Д. Минимальная рабочая частота составляла всего 20 Гц;

Серия глубоководных преобразователей: Существует три типа продуктов: тип переполнения, тип баланса давления, заполненный маслом, и тип самоотверженного давления, максимальное сопротивление давлению достигло 80 МПа;

Серия датчиков мощности мощности: уровень источника звука может достигать более 207 дБ около 350 Гц.

2. Преобразователь мозаичного кольца

Компания имеет возможность проектировать и производить мозаичные кольца диаметром 30 мм ～ 800 мм, частота может охватывать 0,5 кГц ～ 50 кГц, самый высокий уровень источника звука эмиссии в одном преобразователе может достигать 202 дБ, а эффективная полоса рабочей частоты может достигать. Более 2 частоты октавы. Его структурная форма, в основном разделенная на тип и тип переполнения с воздухом, глубина работы может достигать 500 м и 6 км соответственно.

3. Массив линий

Компания имеет возможность проектировать и производить наполненные нефтью линейные массивы, кабельные линейные массивы и жесткие линейные массивы. Массив, заполненный маслом, может реализовать линейный массив, заполненный маслом, с наименьшим внешним диаметром 20 мм, а самый длинный сегмент отдельного массива может достигать 80 млн.

4. Сферический преобразователь

Компания имеет зрелые технологии проектирования и производства для сферических преобразователей. В настоящее время он сформировал полную серию сферических преобразователей диаметром от 20 мм до 166 мм после упаковки; Частота покрытия передачи составляет от 3 кГц до 150 кГц; Частота покрытия приема составляет от 5 Гц до 100 кГц+; Рабочая глубина - самая высокая до 5 км или более.

5. Векторный гидрофон

Компания является первой компанией в отрасли, которая разработала векторные гидрофоны и ее инженерные приложения. Разработанные гидрофоны вектора дифференциального давления и гидрофоны вектора ко-вибрации являются стабильными и надежными. Рабочая полоса частот может охватывать 5 Гц ~ 120 кГц, а максимальная глубина работы может составлять до 3000 м. Чтобы улучшить пригодность гидрофона векторного вибрации, наша компания провела углубленные исследования метода установки, воздействия водонепроницаемого тока и режима подвески и т. Д., А также реализовал фиксированные гидрофон с фиксированной установкой, наполненную маслом и бесплатную подвеска и т. Д. Различные результаты, а также имеют возможности для проектирования и производства массивов векторных гидрофонов и буксируемых массивов.

Подводная акустическая проверка измерения:

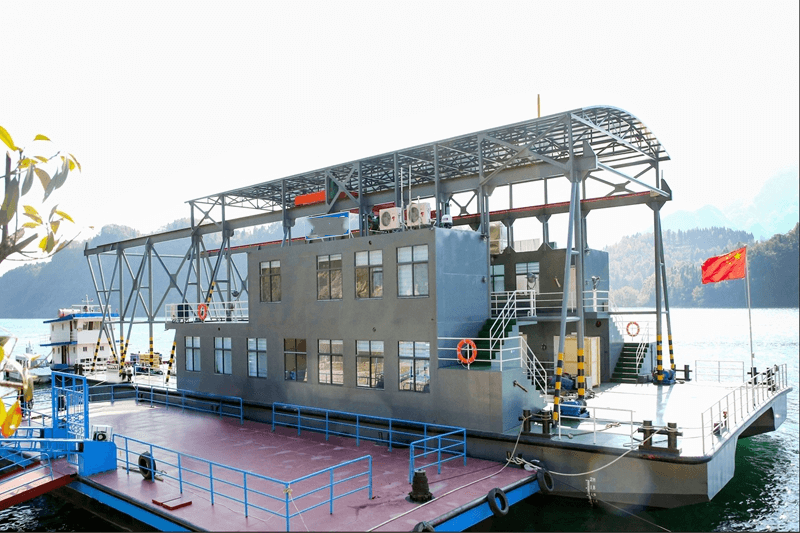

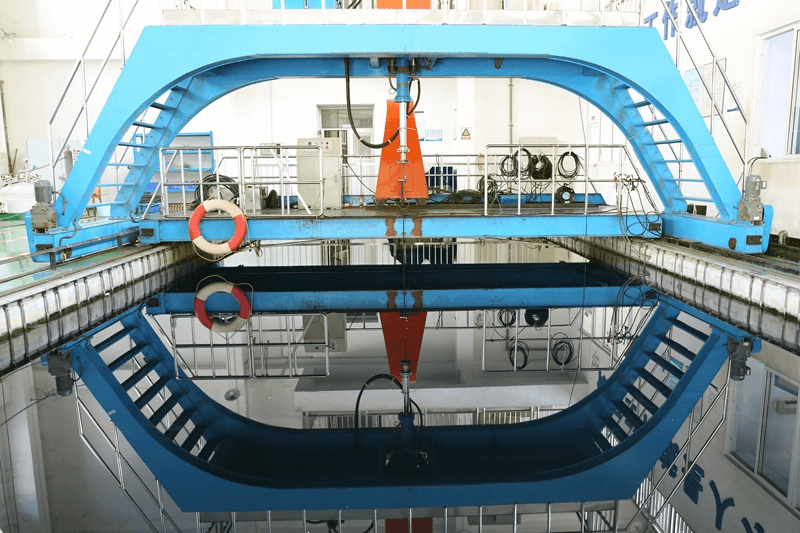

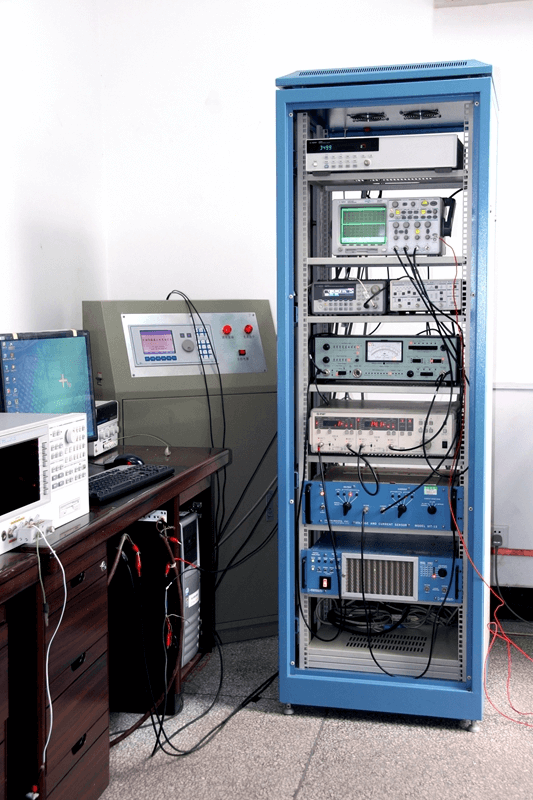

Подводное акустическое измерение содержит 5 наборов испытательных устройств, включая автоматическую акустическую систему измерения, гидрофона низкочастотного калибровочного устройства, система измерения чувствительности к гидрофоновым ускорению, измерение гидроакустических материалов и система испытательной станции, которые оснащены для измерения преобразователей. Анкет Соответствующие параметры звукового элемента и акустической матрицы, а также характеристики отражения и передачи звука подводных акустических материалов и компонентов, стандартов тестирования GB/T 7965-2002, GB/T16165-1996, GB/T7967-2002, GJB275 -1987, GB /T14369-2011, Q /715 J 66-2011 и т. Д. Измерительный диапазон частот составляет от 20 Гц до 500 кГц. Испытательная станция может измерить подводные акустические характеристики крупных преобразователей и акустических массивов.
