HS/M9K-15K
Piezohannas
HS/M9K-15K

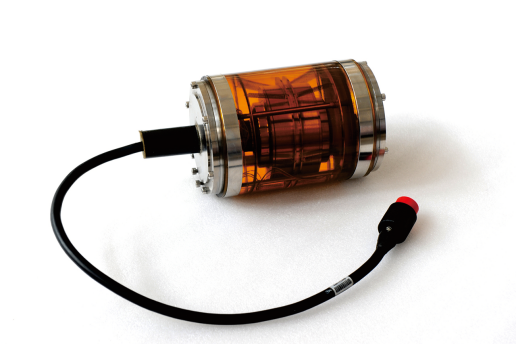

Пользовательский подводной акустический преобразователь 9 кГц на глубину 2000 м
Технические параметры:
Модель | HS/M9K-15K |
|
Резонансная частота | Передающий генератор: 12 кГц Получение генератора: 48KH | |
Рабочая группа | 9 кГц ~ 15 кГц | |

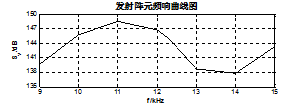

Передача отклика напряжения | SVL≥140DB | |
Получение чувствительности | Ml≥-202db | |
Статическая емкость | Осциллятор эмиссии: 22,5 нф ± 10% Получение генератора: 750pf ± 10% | |
Направленность | Осциллятор эмиссии: 2 θ - 3db ≥ 120 градусов Получение генератора: элемент полуосновного осциллятора | |
Рабочая глубина | 2000 м | |
Спецификация кабеля | Φ20 мм 18core Ehielded Cable | |
Масса | 106 кг | |
| ||
Заявление:
Подводные исследования акустики
Калибровка акустического поля
Военные и научные применения
Дело применения подводного акустического преобразователя
Согласно потребностям клиента, мы можем разработать и производить пьезоэлектрические ультразвуковые преобразователи, Подводной акустический преобразователь, ультразвуковые зонды и датчики различных частот со стабильными характеристиками и высоким качеством.

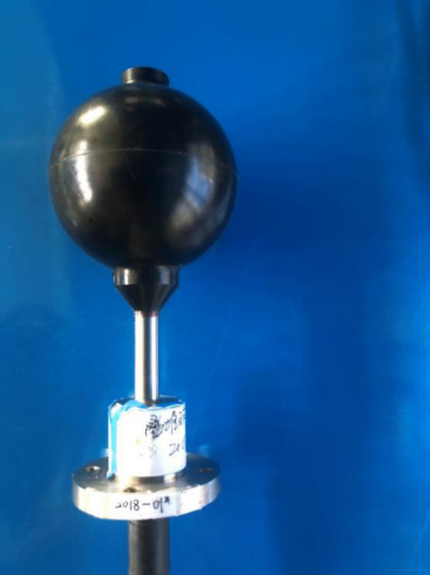

2 Калибровка векторных гидрофонов в глубокой воде, максимальная глубина работы может достигать 3000 м, что может использоваться для наполненных маслом линейными элементами массива

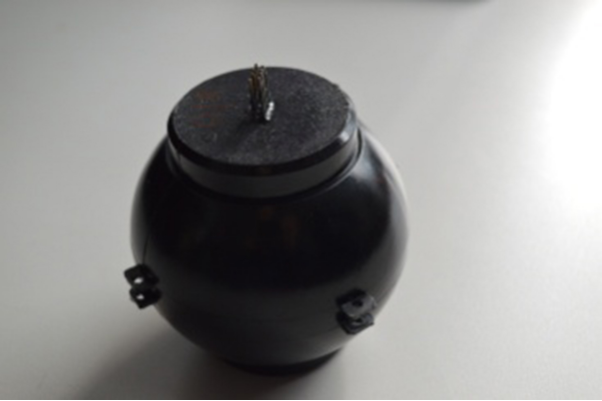

3 Самая высокая эмиссионная реакция уклаженного сферического акустического преобразователя может достигать 156 дБ, а самый высокий уровень источника звука может достигать 202 дБ, что более чем на 6 дБ выше, чем обычные сферические преобразователи того же размера.

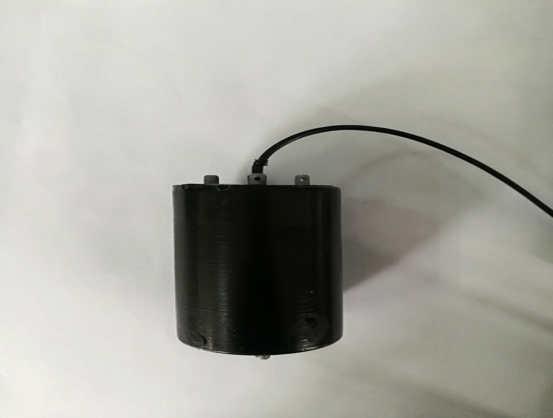

4 однокристаллический вектор-гидрофонный преобразователь
По сравнению с пьезоэлектрическими керамическими преобразователями, размер транс-датчика, передаваемого монокристаллом PIN-PMN-PT, уменьшается более чем на 1/3, уровень отклика передачи напряжения на 2 ~ 10 дБ выше, полоса импеданса примерно в два раза выше, а -3db Пропускная способность примерно в два раза выше. Раз; Приемная чувствительность на 3 ~ 5 дБ выше. Монокристаллический вектор гидрофон имеет низкий уровень самостоятельного движения, а чувствительность на 4 ~ 6 дБ выше, чем пьезоэлектрический вектор гидрофон того же размера.

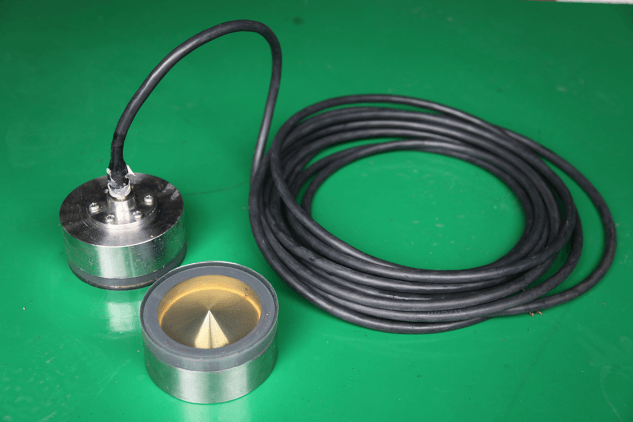

5. Фиксированный инсталляционный вектор гидрофон
Используя центральную колонку в качестве фиксированной основы, керамический сдвигный режим рабочего режима, рабочая полоса частот составляет 100-5000 Гц, установка проста, производительность стабильна и может заменить большинство векторных гидрофонов, установленных на различных платформах.

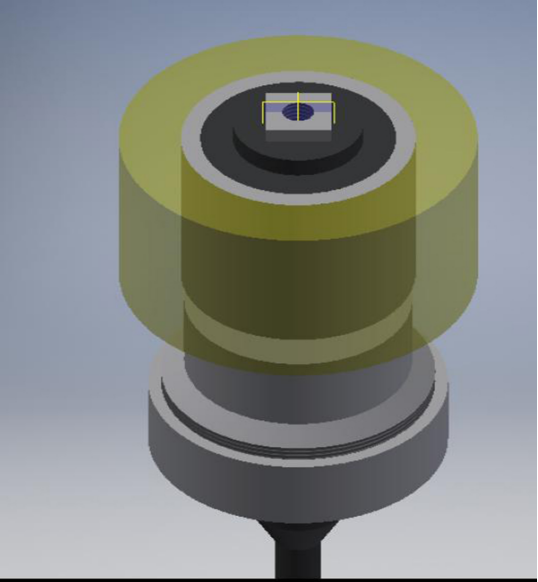

Отражатель в форме конуса используется для отражения окружности излучаемых звуковых волн тороидального датчика до конечной поверхности для работы, и относительно стабильное акустическое излучение луча может быть реализовано на конечной поверхности.
