HS/H20K-60K
Piezohannas
HS/H20K-60K

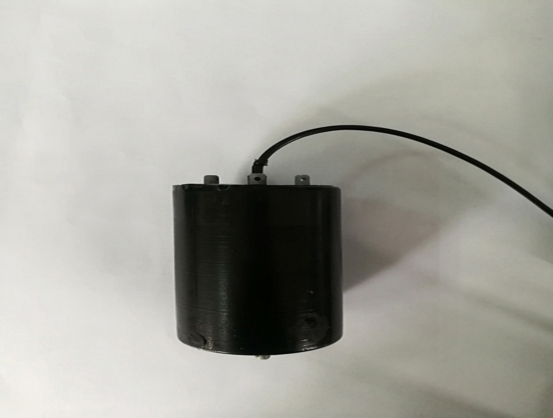

20 кГц давление- дифференциальный вектор-гидрофонный преобразователь подводной акустический преобразователь
Технические параметры:

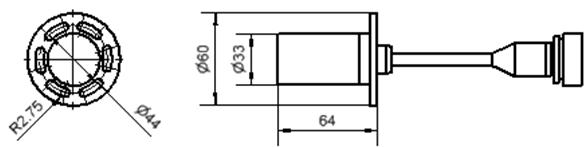

Модель | HS/H20K-60K |
|
Рабочая бан.д. | 20 кГц ~ 60 кГц | |
Получение Sвследствие | ≥-206 дБ（20 кГц＜40 кГц） | |
Статическая кепкаацитация | каждый Чаннель ≥6000pf | |
РежиссерЭктивность | Он имеет характеристики дипольной направленности. Резолюция Kd≥15db； | |
Рабочая глубина | 300 м | |
Кабель Спецификацияфигатор | Φ7 мм 10 Экранированный кабель Core (необязательно) | |
| ||
Заявление:
Подводные исследования акустики
Подводная система связи
Калибровка акустического поля
Военные и научные применения
Типы подводного акустического преобразователя
1. Частота, глубокая вода, высокая мощность
Низкочастотный передача передачи передач: существуют различные типы преобразователей изгиба, преобразователи с изгибами, пролезные преобразователи круговой трубки, преобразователи сгибания сланцев, комбинированные преобразователи диска изгиба и т. Д. Минимальная рабочая частота составляла всего 20 Гц;
Серия глубоководных преобразователей: Существует три типа продуктов: тип переполнения, тип баланса давления, заполненный маслом, и тип самоотверженного давления, максимальное сопротивление давлению достигло 80 МПа;
Серия датчиков мощности мощности: уровень источника звука может достигать более 207 дБ около 350 Гц.
2. Преобразователь мозаичного кольца
Компания имеет возможность проектировать и производить мозаичные кольца диаметром 30 мм ～ 800 мм, частота может охватывать 0,5 кГц ～ 50 кГц, самый высокий уровень источника звука эмиссии в одном преобразователе может достигать 202 дБ, а эффективная полоса рабочей частоты может достигать. Более 2 частоты октавы. Его структурная форма, в основном разделенная на тип и тип переполнения с воздухом, глубина работы может достигать 500 м и 6 км соответственно.
3. Массив линий
Компания имеет возможность проектировать и производить наполненные нефтью линейные массивы, кабельные линейные массивы и жесткие линейные массивы. Массив, заполненный маслом, может реализовать линейный массив, заполненный маслом, с наименьшим внешним диаметром 20 мм, а самый длинный сегмент отдельного массива может достигать 80 млн.
4. Сферический преобразователь
Компания имеет зрелые технологии проектирования и производства для сферических преобразователей. В настоящее время он сформировал полную серию сферических преобразователей диаметром от 20 мм до 166 мм после упаковки; Частота покрытия передачи составляет от 3 кГц до 150 кГц; Частота покрытия приема составляет от 5 Гц до 100 кГц+; Рабочая глубина - самая высокая до 5 км или более.
5. Векторный гидрофон
Компания является первой компанией в отрасли, которая разработала векторные гидрофоны и ее инженерные приложения. Разработанные гидрофоны вектора дифференциального давления и гидрофоны вектора ко-вибрации являются стабильными и надежными. Рабочая полоса частот может охватывать 5 Гц ~ 120 кГц, а максимальная глубина работы может составлять до 3000 м. Чтобы улучшить пригодность гидрофона векторного вибрации, наша компания провела углубленные исследования метода установки, воздействия водонепроницаемого тока и режима подвески и т. Д., А также реализовал фиксированные гидрофон с фиксированной установкой, наполненную маслом и бесплатную подвеска и т. Д. Различные результаты, а также имеют возможности для проектирования и производства массивов векторных гидрофонов и буксируемых массивов.
Дело применения подводного акустического преобразователя
Согласно потребностям клиента, мы можем разработать и производить пьезоэлектрические ультразвуковые преобразователи, Подводной акустический преобразователь, ультразвуковые зонды и датчики различных частот со стабильными характеристиками и высоким качеством.

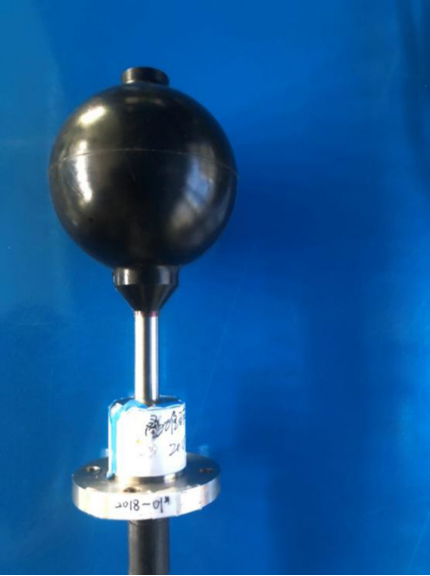

2 Калибровка векторных гидрофонов в глубокой воде, максимальная глубина работы может достигать 3000 м, что может использоваться для наполненных маслом линейными элементами массива

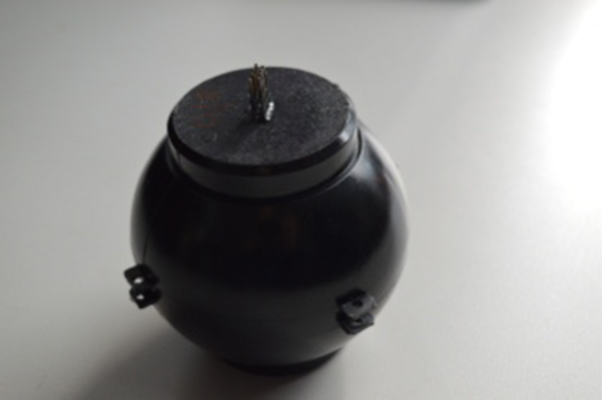

3 Самая высокая эмиссионная реакция уклаженного сферического акустического преобразователя может достигать 156 дБ, а самый высокий уровень источника звука может достигать 202 дБ, что более чем на 6 дБ выше, чем обычные сферические преобразователи того же размера.

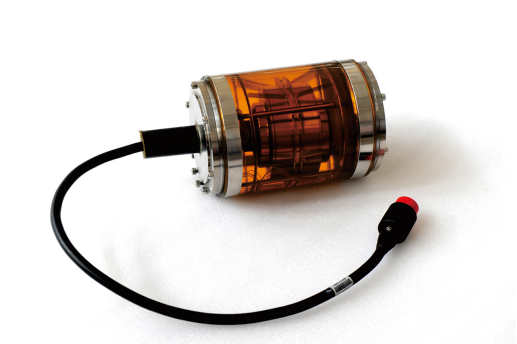

4. Типлкристаллический вектор гидрофон
По сравнению с пьезоэлектрическими керамическими преобразователями, размер транс-датчика, передаваемого монокристаллом PIN-PMN-PT, уменьшается более чем на 1/3, уровень отклика передачи напряжения на 2 ~ 10 дБ выше, полоса импеданса примерно в два раза выше, а -3db Пропускная способность примерно в два раза выше. Раз; Приемная чувствительность на 3 ~ 5 дБ выше. Монокристаллический вектор гидрофон имеет низкий уровень самостоятельного движения, а чувствительность на 4 ~ 6 дБ выше, чем пьезоэлектрический вектор гидрофон того же размера.
5. Фиксированный инсталляционный вектор гидрофон
Используя центральную колонку в качестве фиксированной основы, керамический сдвигный режим рабочего режима, рабочая полоса частот составляет 100-5000 Гц, установка проста, производительность стабильна и может заменить большинство векторных гидрофонов, установленных на различных платформах.

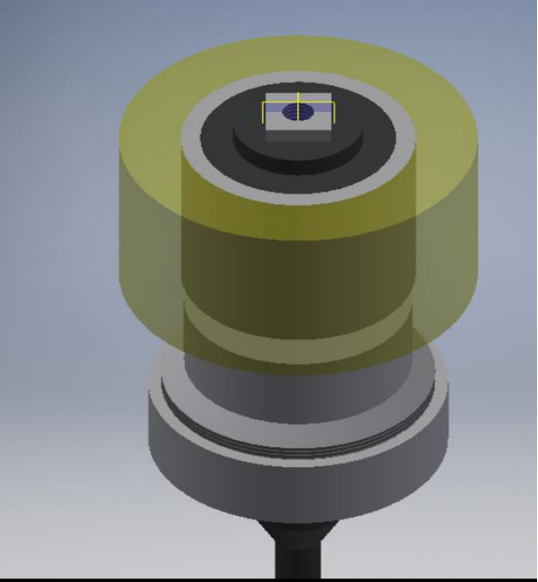

Отражатель в форме конуса используется для отражения окружности излучаемых звуковых волн тороидального датчика до конечной поверхности для работы, и относительно стабильное акустическое излучение луча может быть реализовано на конечной поверхности.
