PHW-1M-01RA
Piezohannas
PHW-1M-01RA
1 МГц подводной пьезоэлектрический ультразвуковой датчик потока для измерения потока
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 1 МГц подводный ультразвуковой преобразователь |
| |
Модель | PhW-1M-01РА | ||
Частота | 1 МГц ±5% | ||
Расстояние обнаружения | 005～3m | ||
Минимальный параллельный LMpedance | 22Ω ± 20％ | ||
3100PF ± 20％@1 кГц | |||
Чувствительность | dзаклинаниеvолтаж:24 В、Расстояние:03m、Эхо -амплитуда:700 мV | ||
Вершина горы Напряжение＜300Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или 1mpa | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db:2.9° ±10%， Резкий угол:6.8° ±10% | |||
Жилищный материал | 304+Пи | ||
Применение | Ультразвуковой течет | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 720G ± 5％ (длина провода：10m） | ||
Инструкции по проводке | Белый: датчик +, черный: преобразователь -, щит -проволока; ( Датчик температурынеобязательно) | ||

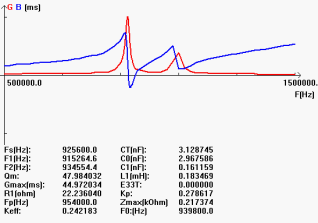

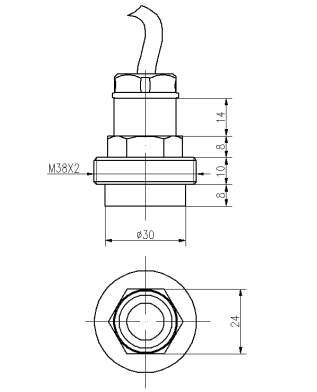

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры

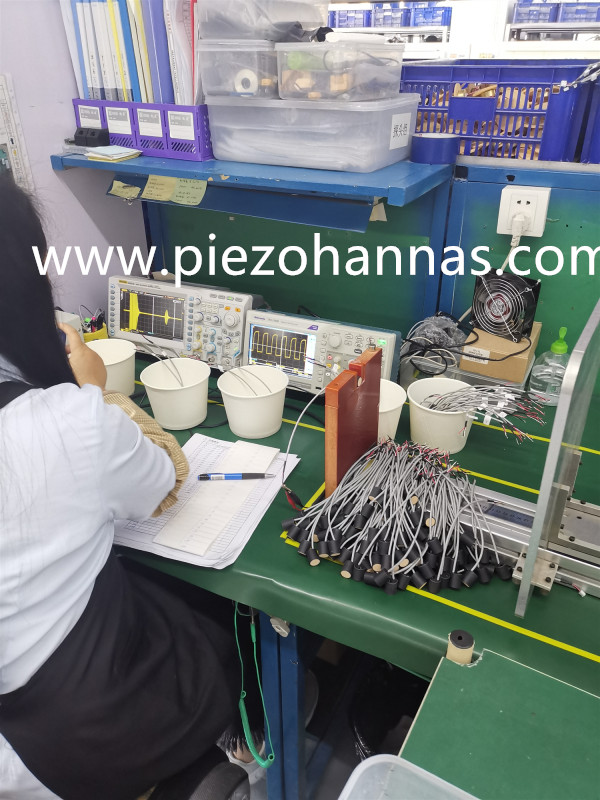

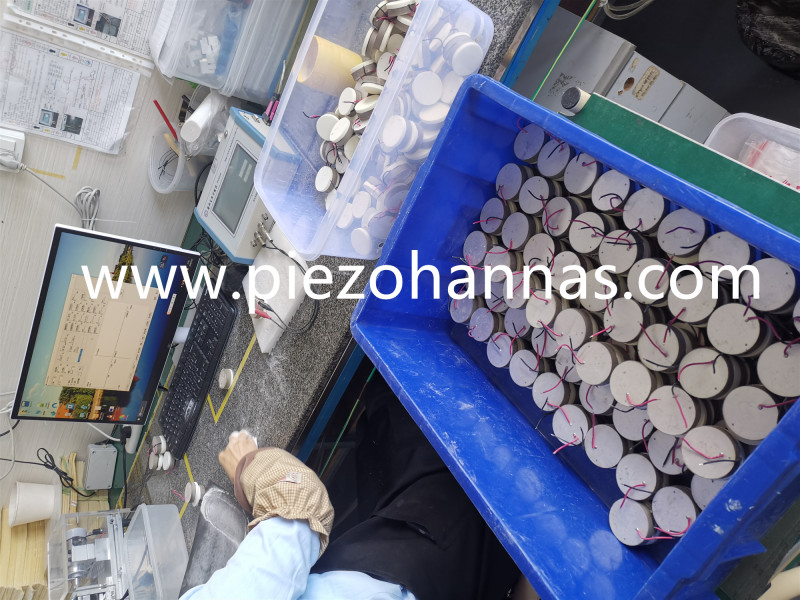

Заводское шоу:
