Сенсорный экран для пьезоэлектрических керамических применений

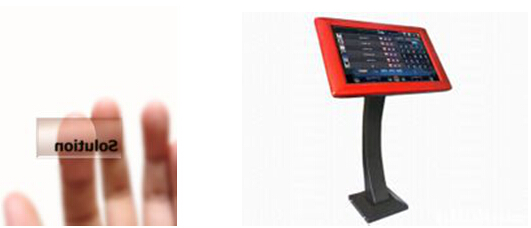

Сенсорный экран (также известный как \"сенсорный экран \", \"Touch Panel \") - это индуктивное жидкокристаллическое устройство, которое может получать входные сигналы, такие как контакты. Когда коснутся графическая кнопка на экране, система Haptic обратной связи может управлять различными подключенными устройствами в соответствии с предварительно запрограммированной программой, которую можно использовать для замены панелей механических кнопок, и использовать экраны жидкокристаллического дисплея для создания динамического аудио и видео последствия.

Сенсорный экран придает мультимедиа новый вид, и это очень привлекательное новое интерактивное устройство мультимедиа. Он используется в основном для запроса на публику, лидерство, промышленное контроль, военное командование, видеоигры, песни и порядок, мультимедийное обучение, предварительную продажу недвижимости и т. Д.

Сенсорные экраны отличаются от технических принциповПьезой керамический диски можно разделить на пять основных типов: технология сенсорных экранов векторного давления, сенсорные экраны резистивной технологии, емкостные сенсорные экраны, инфракрасные технологии сенсорных экранов и сенсорные экраны поверхностной акустической волны. Среди них сенсорный экран с технологией давления вектора снялся с исторической стадии;
Позиционирование сенсорного экрана резистивных технологий является точным, но его цена довольно высока, и боится царапать и повреждать;

Конструкция емкостной технологии сенсорного экрана является разумной, но проблема его искажения изображения трудно решить принципиально; инфракрасная технология сенсорного экрана дешевая, но его рамка хрупкая, его легко создавать легкие помехи, и она искажена в изогнутых условиях;

На сенсорном экране поверхностной акустической волны решает различные дефекты предыдущих сенсорных экранов, и его нелегко повредить. Это подходит для различных случаев. Недостатком является то, что если капли воды и пыль на поверхности экрана делают сенсорный экран тусклым или даже не работающим. Следующее кратко представляет вышеуказанные типы сенсорных экранов:

Резистивный сенсорный экран

Этот сенсорный экран использует определение давления для управления. Основной частью резистивного сенсорного экрана является резистивный тонкоплентный экран, который близко соответствует поверхности дисплея. Это многослойная композитная пленка. В качестве основного слоя используется слой стеклянной или твердой пластиковой плоской пластины, а поверхность покрыта слоем прозрачного оксидного металла (прозрачный проводящий (сопротивляющий) проводящий слой, который покрыт внешней поверхностью твердым и устойчивым к царапинам и царапинам. Пластиковый слой, его внутренняя поверхность также покрыта покрытием, и между ними есть много небольших (менее 1/1000 дюймов) прозрачных точек изоляции, отделяет два проводящих слоя друг от друга. Ключом резитивного сенсорного экрана является технология материала. . Обычно используемые прозрачные материалы для проводящего покрытия - это ITO, оксид индия, пропускная способность света составляет 80%, а затем он уменьшается, когда он тоньше, и он повышается до 80%, когда толщина составляет 300 ангстрем.

Ограничения резистивных экранов

Общий недостаток резистивных сенсорных экранов состоит в том, что, поскольку внешний слой композитной пленки изготовлен из пластикового материала, люди, которые не знают слишком сильно или используют острый штрих, могут поцарапать весь сенсорный экран и вызвать лом. Однако в пределах пределов царапина будет повредить только внешний проводящий слой. Царапина внешнего проводящего слоя не имеет отношения к пятипроводному резистивному сенсорному экрану, и он является фатальным для четырехпроводного резистивного сенсорного экрана.

Емкостный сенсорный экран

Он работает, используя текущую индукцию человеческого тела. Емкостный сенсорный экран представляет собой четырехслойный композитный стеклянный экран. Внутренняя поверхность и промежуток стеклянного экрана покрыты слоем ITO. Самый внешний слой - это тонкий слой защитного слоя кремнезема. Межслойное покрытие ITO используется в качестве рабочей поверхности. Четыре электрода, внутренний слой ITO - это экранирующий слой для обеспечения хорошей рабочей среды. Когда палец касается металлического слоя, из -за электрического поля человеческого тела, пользователь и поверхность сенсорного экрана образуют конденсатор с муфтой. Для высокочастотного тока конденсатор является прямым проводником, поэтому пальцем черпает небольшой ток из точки контакта. Этот ток течет из электродов на четырех углах сенсорного экрана, а ток, протекающий через четыре электрода, пропорционален расстоянию от пальца до четырех углов. Контроллер рассчитывает положение точки сенсорной точки посредством точного расчета четырех коэффициентов тока.

Дефекты емкостных сенсорных экранов

Емкостные сенсорные экраны имеют лучшую легкую пропускную способность и ясность, чем четырехпроводные резистивные экраны. Конечно, их нельзя сравнивать с экранами поверхностных акустических волн и пятипроводными резистивными экранами. Емкостные экраны имеют серьезные отражения. Кроме того, четырехслойный композитный сенсорный экран емкостной технологии имеет неоднородное продавление света на различных длинах волн, и существует проблема искажения цвета. Из -за отражения света между слоями символы изображения размыты.

Инфракрасный сенсорный экран

В ранних концепциях инфракрасные сенсорные экраны имели технические ограничения, такие как низкое разрешение, ограниченные методы ощущения и восприимчивые к вмешательствам в окружающую среду и неисправности, как только они исчезли с рынка. После этого второе поколение инфракрасных экранов частично решило проблему анти-световых помех. Третье и четвертое поколения также улучшили разрешение и производительность стабильности пьезо -дискового преобразователя, но они не сделали качественный скачок в ключевых показателях или всесторонней производительности. Тем не менее, любой, кто знает технологию сенсорного экрана, знает, что инфракрасные сенсорные экраны не подвержены влиянию тока, напряжения и статического электричества и подходят для суровых условий окружающей среды. Инфракрасная технология является окончательной тенденцией разработки продуктов сенсорного экрана. Сенсорные экраны с использованием акустических и других материалов технологии имеют свои непреодолимые барьеры, такие как повреждение и старение одного датчика, страх загрязнения интерфейса, разрушительного использования и сложное обслуживание. Пока инфракрасный сенсорный экран действительно достигает высокой стабильности и высокого разрешения, он, безусловно, заменит другие технические продукты и станет основным потоком рынка сенсорного экрана.

Поверхностный акустический сенсорный экран

1. Поверхностная акустическая волна

Поверхностная акустическая волна, тип ультразвуковой волны, механическая энергия волны, которая неязко распространяется на поверхности среды (например, жесткий материал, такой как стекло или металл). Через клинообразное треугольное основание (строго спроектированное в соответствии с длиной волны поверхностной волны) может быть достигнуто направленное излучение энергии акустической волны поверхностной поверхности. Производительность поверхностной акустической волны стабильна, простая в анализе и имеет очень острые частотные характеристики в процессе передачи волн сдвига. В 2013 году применение неразрушающего тестирования, визуализации и Waver быстро развивалось. Такие технологии, как проводящие материалы и технология обнаружения, были довольно зрелыми. Часть сенсорного экрана поверхностного акустического волнового сенсорного экрана может быть плоской, сферической или цилиндрической стеклянной плоской пластиной, которая установлена ​​перед ЭЛТ, светодиодным, ЖК -дисплеем или плазменным дисплеем. Верхний левый угол и нижний правый угол стеклянного экрана соответственно фиксируются с вертикальными и горизонтальными ультразвуковыми передавающими датчиками, а верхний правый угол фиксируется двумя соответствующими ультразвуковыми приемными преобразователями. Ультразвуковые передачи и приемные преобразователи здесь сделаны из пьезоэлектрической керамики. Четыре периметра стеклянного экрана выгравированы с очень точными полосками отражения под углом 45 ° от разреженного до густо.

2. Принцип работы на сенсорном экране поверхностной акустической волны

Пьезоэлектрические керамические листы, размещенные на четырех углах или бокам сенсорного экрана, используются в качестве вспомогательных точек и точек восприятия сенсорного экрана. Когда внешняя сила касается сенсорного экрана, в точке контакта генерируется сила, а положения точек контакта различны, что приводит к различным соотношениям напряжения, генерируемых четырьмя пьезой керамическими частями. Принцип поверхностного заряда или генерации напряжения пьезоэлектрических керамических преобразователей определяется на основе пьезоэлектрического эффекта пьезоэлектрического керамического материала. Измеряя напряжение, генерируемое четырьмя пьезо -керамическими частями, можно рассчитать удельное положение точки контакта, и величина силы может быть известна одновременно. Изменяя восходящую и падающую края формы волны напряжения, образованной на пьезой керамике, можно получить скорость изменения силы или ускорение датчика силы. Определяя положение и интенсивность контактной точки, цель прикосновения наконец достигается. Более того, эффект этого нового типа прикосновения отличается от традиционного прикосновения. Это может не только точно ощутить положение точки сенсорной точки, но и величина и ускорение силы. Тактильное измерение увеличивается.

3. Особенности поверхностного акустического волнового сенсорного экрана

4

Высокое определение и хорошее пропускание света. Высокая долговечность, хорошее сопротивление царапина (по сравнению с поверхностной пленкой сопротивления, конденсатора и т. Д.). Отзывчивый. Не влияют такие факторы окружающей среды, как температура и влажность, высокое разрешение, длительный срок службы (50 миллионов раз при хорошем техническом обслуживании); Высокая световая передача (92%) может поддерживать четкое и прозрачное качество изображения; Нет дрейфа, нужно установить только одноразовую калибровку; Существует ответ от третьей оси (т.е. оси давления), и он используется больше в общественных местах. Экраны поверхностных акустических волн должны быть часто поддерживать, потому что пыль, масло или даже жидкости напитков загрязняют поверхность экрана, которая будет блокировать направляющую волновую канавку на поверхности сенсорного экрана, делая волны не передавать должным образом или изготовление. Изменение формы волны и контроллер, неспособный распознать его, что влияет на нормальное использование сенсорного экрана, пользователи должны уделять строгое внимание гигиене окружающей среды.
