Схема датчика ультразвукового увлажнения, состоящая из ультразвуковых преобразователей

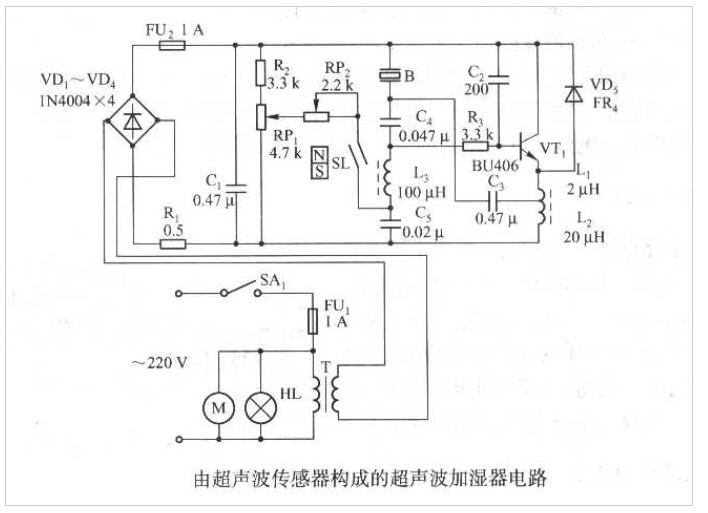

Рисунок ниже представляет собой схему датчика ультразвукового увлажнения, состоящая изпьезоэлектрический ультразвуковой датчик, что подходит для увлажнения воздуха в комнате.
1. Схема схемы
Схема, показанная на рисунке выше, в основном состоит из ультразвукового генератора, состоящего из VTI и его периферических компонентов. SL-это магнитный датчик переключателя тростника, который вместе с магнитным поплавком N-S образует переключатель управления уровнем воды. B - ультразвуковой датчик.
2. Схема источника питания
Напряжение переменного тока 220В добавляется к индикатору питания H через выключатель питания SA1, FU1 FUSE AC. Мотор выхлопного вентилятора тумана M и первичный трансформатор Power T. После того, как выходной выходной сигнал 45 В переменного тока из вторичного T -вторичного моста выстраивается с помощью VDI ～ VD4 и отфильтрованного C1, полученное напряжение DC около 50 В предоставляется для последующей схемы стадии в качестве рабочего питания. Максимальная схема рабочего токаизмерение расстояния ультразвукового преобразователяоколо 530 мА.
3. Схема ультразвукового осциллятора
Схема ультразвукового колебания состоит из VTI, LI, L2 и т. Д., А частота колебаний такая же, как и естественная резонансная частотапьезоэлектрический ультразвуковой датчик расстоянияB. Ультразвуковой преобразователь B является как резонансным элементом, так и нагрузкой цепи. RPI является потенциометром для регулировки количества тумана. RP2 является вспомогательным потенциометром. Регулировка RPI может изменить напряжение смещения DC VTI, а амплитуда выходной колеи может быть скорректирована в определенном диапазоне. Чем больше амплитуда, тем больше количество образованного тумана.
4. Схема контроля ультразвукового уровня воды
Переключатель управления уровнем воды, состоящий из магнитного поплавка SL и N-S, используется для контроля уровня воды. Магнитный поплавок движется вверх и вниз с уровнем воды в контейнере. Когда уровень воды падает на определенное уровень, относительное расстояние увеличивается, SL теряет магнетизм и разъединение, а VTI перестает вибрировать. В настоящее время вода должна быть добавлена в контейнер.
