PHW-1M-AS
Piezohannas
PHW-1M-AS
1 МГц Ультразвуковой датчик из нержавеющей стали для искателя ультразвукового диапазона
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 1 МГц подводный ультразвуковой преобразователь |
| |
Модель | PhW-1m-как | ||
Частота | 1000кГц ±5% | ||
Расстояние обнаружения | 0.10～3M | ||
Минимальный параллельный LMpedance | 20Ω ± 20％ | ||
2900PF ± 20％@1 кГц | |||
Чувствительность | dзаклинаниеvолтаж:23 V、Расстояние:03m、Эхо -амплитуда:700 мV | ||
Вершина горы Напряжение＜300Vpp | |||
-10～+50 ℃ | |||
(Продолжительность пучка) Полумосточная луча width@-3db:3.3° ±10%， Резкий угол:7.8° ±10% | |||
Жилищный материал | 304 | ||
Применение | Подводная лодка искатель | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 47G ± 5％ (длина провода：2.5m） | ||
Инструкции по проводке | Белый: датчик +, черный: преобразователь -; | ||

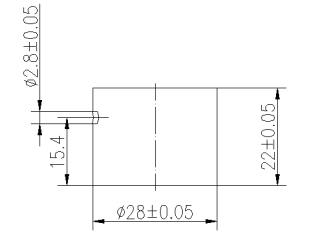

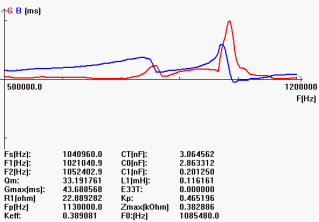

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Заявление:
Ультразвуковые преобразователи для ультразвуковых датчиков. Используется для измерения расстояния, мониторинга уровня, обнаружения присутствия, баланса, зондирования близости и многих других автоматизированных, промышленных и научных применений.
