PHA-64-05I
Piezohannas
PHA-64-05I
Ультразвуковой датчик с близостью 64 кГц для датчика уровня жидкости.
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 64 кГц ультразвуковая трансдукацияr |
| |
Модель | PhA-64-05i | ||
Частота | 64 кГц ±5% | ||
Расстояние обнаружения | 0.3～5 м | ||
Минимум Параллельный LMpedance | 800 Ом ± 20％ | ||
1000pf ± 20％@1 кГц | |||
Чувствительность | Напряжение вождения ： 800vpp ， Расстояние: 0,6M ， Эхо -амплитуда ： 200 мВ | ||
Вершина горы Напряжение＜1500vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 8 ° ± 2 ， Острый угол: 19 ° ± 4 | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковой датчик | ||
M38*1,5 | |||
Уровень защиты | IP68 | ||
Масса | 70 г ± 5％ | ||
Инструкции по проводке | Интегрированный тип: разъем (3PIN, 2,54 мм Терминал) ： Красный+， белый-черный: экранированный провод ；
| ||

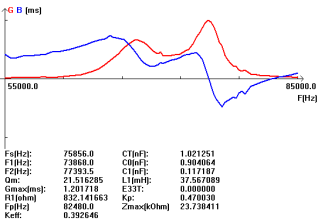

Кривая допуска | Структура продукта | ||
| | ||
Схема тестовой схемы Преобразователь:
Ультразвуковой датчик с близостью 64 кГц для датчика уровня жидкости.
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 64 кГц ультразвуковая трансдукацияr |
| |
Модель | PhA-64-05i | ||
Частота | 64 кГц ±5% | ||
Расстояние обнаружения | 0.3～5 м | ||
Минимум Параллельный LMpedance | 800 Ом ± 20％ | ||
1000pf ± 20％@1 кГц | |||
Чувствительность | Напряжение вождения ： 800vpp ， Расстояние: 0,6M ， Эхо -амплитуда ： 200 мВ | ||
Вершина горы Напряжение＜1500vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 8 ° ± 2 ， Острый угол: 19 ° ± 4 | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковой датчик | ||
M38*1,5 | |||
Уровень защиты | IP68 | ||
Масса | 70 г ± 5％ | ||
Инструкции по проводке | Интегрированный тип: разъем (3PIN, 2,54 мм Терминал) ： Красный+， белый-черный: экранированный провод ；
| ||
Кривая допуска | Структура продукта | ||
| | ||
Схема тестовой схемы Преобразователь:
