PHA-200-01K
Piezohannas
PHA-200-01K

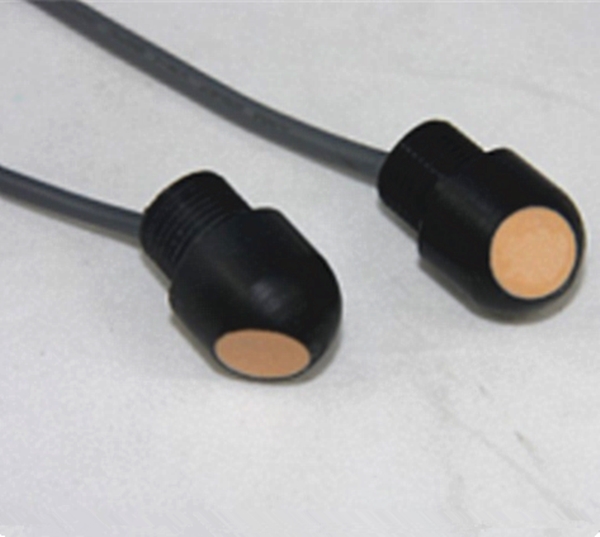

Ультразвуковой датчик 200 кГц для ультразвукового ветряного анемометра
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц Ультразвуковой датчик |
| |
Модель | PhA-200-01K | ||
Частота | 200 кГц ±5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимум Параллельный LMpedance | 2300 Ом ± 20％ | ||
370pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：800vpp，Расстояние 0,3м， Эхо -амплитуда25 мВ | ||
Вершина горы Напряжение＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 10 ° ± 2， Острый угол: 23 ° ± 4 | ||
Корпус Материал | Пома | ||
Применение | анеморумометр, газовый проток | ||
нить：M12*1,5 | |||
Уровень защиты | IP68 | ||
Масса | 10 г ± 5％ (длина：10 см） | ||
Инструкции по проводке | integratЭд тип：Красный+，Белый-，Черный: экранированный(по умолчанию: безДатчик температуры) | ||
Кривая допуска | Структура продукта | ||
| | ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции: :
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Приложение для Датчик ультразвукового анемометра:
Ультразвуковой анемометр имеет все цифровое обнаружение сигналов, высокую точность, автоматическую способность отопления удалять снег и лед. Это анемометр с измерением скорости ветра, направления ветра и акустической температуры. самолет для отправки и получения ультразвуковых сигналов; Это прибор, использующий разницу в ультразвуковом времени разброса в воздухе, для измерения скорости ветра и направления ветра. Анемметр Ультразонного обмена вычисляет скорость ветра в соответствии с разницей времени распределения звука в воздухе; Затем вычисляет температуру в соответствии с физической зависимостью между температурой и скоростью звука.

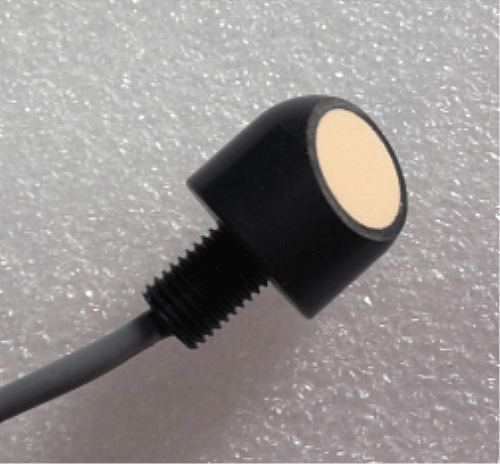

Изображение для Датчик ультразвукового анемометра:
