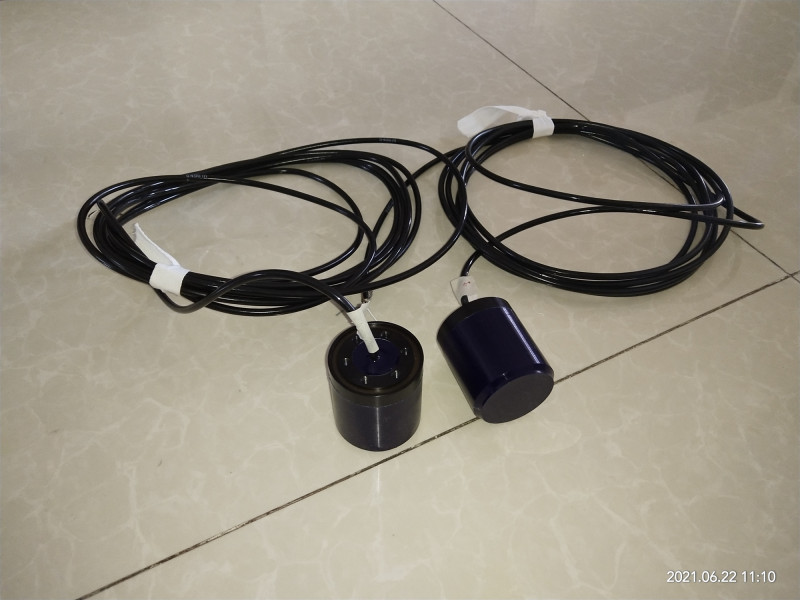

Цилиндрический подводный акустический преобразователь 23,5 кГц для подводной связи

23,5 кГц цилиндрический подводной акустический преобразователь для подводной связи

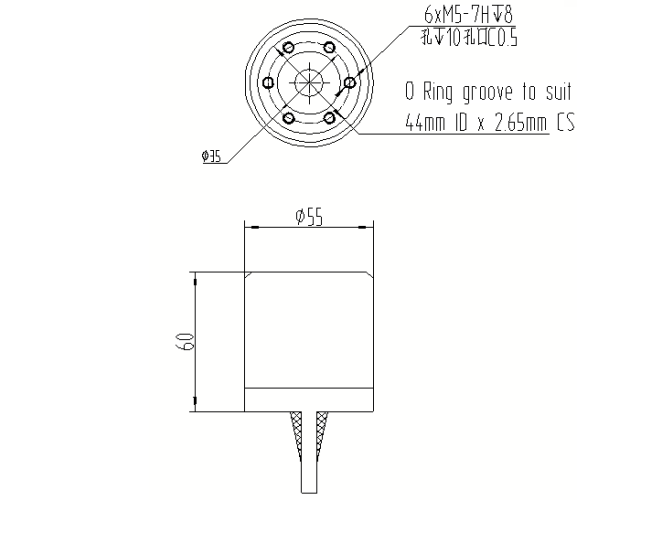

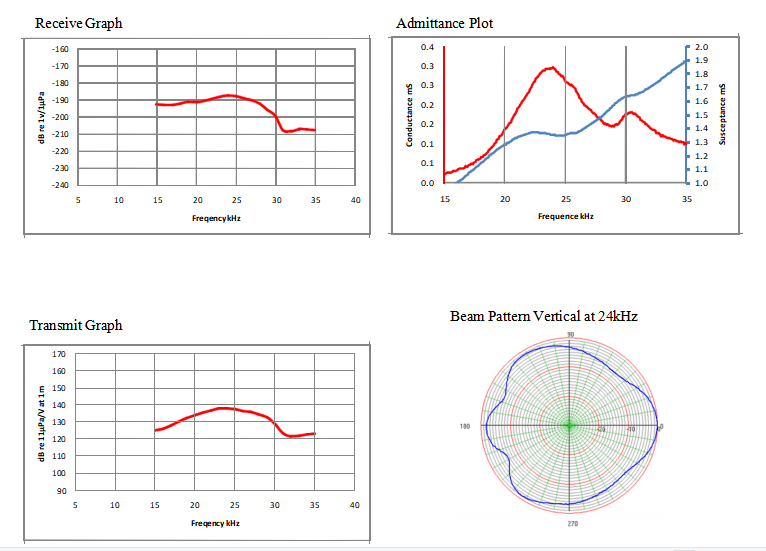

Технические параметры:

Заявление:

Подводные исследования акустики

Калибровка акустического поля

Военные и научные применения

Типы подводного акустического преобразователя

Основные категории и характеристики продукта:

1 полусферический глубоководный преобразователь*

- Частота ренновья (кГц): от 12 до 40

- Диапазон рабочих частот (кГц): от 7 до 50

- Передача напряжения отклика @FR (DB): 137 до 133

-Получение чувствительности @FR (DB): -176 до -195

- Уровень источника звука @FR (DB): с 195 по 185

Может работать до 6000 м под водой.

Может использоваться для акустической связи вертикального канала, транспондера акустического высвобождения,

Система позиционирования USBL.

2 широкополосного цилиндрического преобразователя*

- Частота ренновья (кГц): от 10 до 75

- Диапазон рабочих частот (кГц): от 6 до 100

- импеданс @FR (Ом): от 800 до 1300

- емкость (NF): от 105 до 10

- Угол луча @FR (-3DB, градусы): от 50 до 25

- Передача напряжения отклика @FR (DB): 140 T0 143

Может работать до 300 м под водой.

Может быть использован для акустической калибровки, акустической связи на длинных расстояниях, подводной акустической

симулятор, гидрофон.

3 широкополосного преобразователя топильца*

- Частота ренновья (кГц): от 4 до 60

- Диапазон рабочих частот (кГц): от 3 до 75

- Угол луча @FR (-3DB, градусы): от 90 до 60

- Уровень источника звука @FR (DB): 195

Может работать до 6000 м под водой.

Может использоваться для акустической связи вертикального канала, однои лучевого эхоуновира, активного сонара, ...

4 1-3 Композитный высокочастотный широкополосный сферический сферический преобразователь короны*

- Частота ренновья (кГц): от 150 до 600

- Диапазон рабочих частот (кГц): от 100 до 800

- Сферический угол луча @FR (градусы): 40

- Радиус кривизны (мм): 120

- передача источника @fr (db):> = 200/205

Может быть использован для направленного высокочастотного стандартного источника звука, системы связи,

3-Dimensional Sonar, ...

5 1-3 Композитный высокочастотный широкополосный цилиндрический преобразователь короны*

- Частота ренновья (кГц): от 150 до 600

- Диапазон рабочих частот (кГц): от 100 до 800

- Угол вертикального луча @FR (градусы): 20

- передача источника @fr (db):> = 195

Может быть использован для высокочастотного стандартного источника звука, Multibeam, Echosounder,

Система связи.

6 1-3 Композитный высокочастотный широкополосный поршневой преобразователь*

- Частота ренновья (кГц): от 150 до 1200

- Диапазон рабочих частот (кГц): от 45 до 360

- импеданс @FR (кГц): от 120 до 35

- емкость (PF): от 10000 до 2500

- Угол луча @FR (градуса. - 3DB): от 5 до 2,7

- чувствительность получения (дБ, ссылка 1 Вольт/Микропа): - 176 до -195

- Отклик на напряжение передачи (DB, Ref. 1 Micropa/Volt): с 179 до 189

Используется для ADCP/DVL, одно лучевой эхо-звук, параметрический акустический сонар,

Направленная высокочастотная система связи, ...

7 серия BD с гибким диском низкочастотный преобразователь*

- Частота ренновья (кГц): от 0,5 до 6

- Диапазон рабочих частот (кГц): от 0,4 до 12

- Передача напряжения отклика @FR (DB): от 130 до 146

- Уровень источника звука @FR (DB): 196–180

Можно использовать для низкочастотного источника звука, система связи на длинных расстояниях,

низкочастотный пассивный прием, ...

8 SP -серия сферический преобразователь*

- Частота ренновья (кГц): от 15 до 60

- Диапазон рабочих частот (кГц): от 8 до 100

- передача ответа напряжения @FR (DB):> = 145

- Уровень источника звука @FR (DB): 192

Используется в качестве широкополосного источника звука, гидрофонов.

2 Калибровка векторных гидрофонов в глубокой воде, максимальная глубина работы может достигать 3000 м, что может использоваться для наполненных маслом линейными элементами массива

3 Самая высокая эмиссионная реакция уклаженного сферического акустического преобразователя может достигать 156 дБ, а самый высокий уровень источника звука может достигать 202 дБ, что более чем на 6 дБ выше, чем обычные сферические преобразователи того же размера.

4 однокристаллический вектор-гидрофонный преобразователь

По сравнению с пьезоэлектрическими керамическими преобразователями, размер транс-датчика, передаваемого монокристаллом PIN-PMN-PT, уменьшается более чем на 1/3, уровень отклика передачи напряжения на 2 ~ 10 дБ выше, полоса импеданса примерно в два раза выше, а -3db Пропускная способность примерно в два раза выше. Раз; Приемная чувствительность на 3 ~ 5 дБ выше. Монокристаллический вектор гидрофон имеет низкий уровень самостоятельного движения, а чувствительность на 4 ~ 6 дБ выше, чем пьезоэлектрический вектор гидрофон того же размера.

 5. Фиксированный инсталляционный вектор гидрофон

Используя центральную колонку в качестве фиксированной основы, керамический сдвигный режим рабочего режима, рабочая полоса частот составляет 100-5000 Гц, установка проста, производительность стабильна и может заменить большинство векторных гидрофонов, установленных на различных платформах.

Отражатель в форме конуса используется для отражения окружности излучаемых звуковых волн тороидального датчика до конечной поверхности для работы, и относительно стабильное акустическое излучение луча может быть реализовано на конечной поверхности.
