PHW-1M-W
Piezohannas
PHW-1M-W
Высокий качественный ультразвуковой преобразователь 1 МГц для измерения глубины 3 м
1 Введение
Underwater sanderпреобразователь Использование ультразвуковые волны до передачи под водой и отражается, когда Oни встретить измеренный объект. Он может обнаружить расстояние между датчиком и измеренным объектом и тогда передает На корабли, буи, подводные беспилотные воздушные транспортные средства и т. Д. В качестве оправдателя глубины его также можно использовать для измерения подводного расстояния.
Уровень защиты продукта достигает уровня IP68, и он может быть пропитана в течение длительного времени под водой 100 метров без повреждений.(Обратите внимание, что часть прибора для кабеля должна быть надежно запечатана после проводки, чтобы избежать воды)
2. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 1 МГцПодводный ультразвук преобразователь |
| |
Модель | PhW-1m-w | ||
Частота | 1MГц±5% | ||
Расстояние обнаружения | 0.10～3,0 м | ||
Минимум Параллельный LMpedance | 15Ω ± 20％ | ||
2500PF ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 24 VPP 、 расстояние ： 0,3м 、 Эхо -амплитуда ： 2,0 В | ||
Вершина горы Напряжение＜ 300vpp | |||
-10～+50 ℃ | |||
5MPA | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 3,0 ° ± 0,5 ， Острый угол: 7,0 ° ± 1 | ||
Корпус Материал | 316 | ||
Применение | Подводная лодка искатель | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 270G ± 5％ (Lэн：1M） | ||
Инструкции по проводке | Красный+， белый ； Желтый 、 Белый ：адваполяки MF58 терморецептор ； | ||

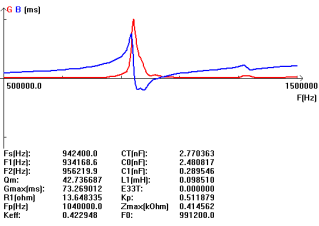

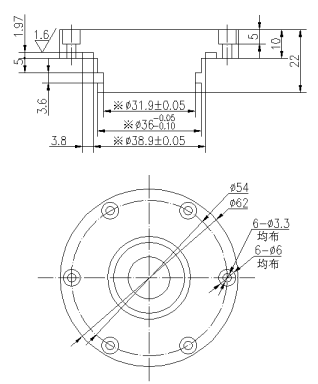

Кривая допуска | Структура продукта | ||
|
| ||
3. Схема датчика температуры схема датчика, схема тестовой схемы схема
