PHW-50/200-NC
Piezohannas
PHW-50/200-NC
Двойная частота подводной дальности
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц-50 кГц uNDERWATER DARANG DERSDUCER Инструмент интерфейса илаuLtrasonic Transducer-Ptfe |
| |
Модель | PhW-50/200-NC | ||
Частота | 200 кГц ±5%/50 кхz±5% | ||
Расстояние обнаружения | 200 кГц 0,6～120 м 50 кГц 3～500 м | ||
Минимум Параллельный LMpedance | 600 Ом ± 20％ | ||
4300pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 600vpp 、 Расстояние: 0,8 м 、 Эхо -амплитуда: 15 В (200 кГц) | ||
Вершина горы Напряжение＜ 600vpp | |||
-40～+80 ℃ | |||
≤3KILOS или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 7,5 ° ± 1 ， Острый угол: 17,5 ° ± 2 (200 кГц) (Продолжительность пучка) Ширина луча с половиной мощности@-3db ： 27 ° ± 2 ， Острый угол: 68 ° ± 4 (50 кГц) | ||
Корпус Материал | Ptef | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||

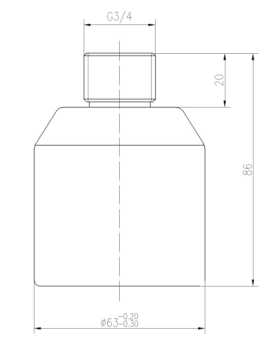

Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 900G ± 5％ (Lэн：10 м） | ||
Инструкции по проводке | (Три строки): красный: преобразователь +, синий: датчик температуры +, черный: public -; | ||

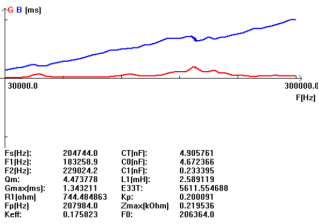

Кривая допуска | Структура продукта | ||
|
| ||
2. Схема схема датчика температуры, схема тестовой схемы схема
Двойная частота подводной дальности
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц-50 кГц uNDERWATER DARANG DERSDUCER Инструмент интерфейса илаuLtrasonic Transducer-Ptfe |
| |
Модель | PhW-50/200-NC | ||
Частота | 200 кГц ±5%/50 кхz±5% | ||
Расстояние обнаружения | 200 кГц 0,6～120 м 50 кГц 3～500 м | ||
Минимум Параллельный LMpedance | 600 Ом ± 20％ | ||
4300pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 600vpp 、 Расстояние: 0,8 м 、 Эхо -амплитуда: 15 В (200 кГц) | ||
Вершина горы Напряжение＜ 600vpp | |||
-40～+80 ℃ | |||
≤3KILOS или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 7,5 ° ± 1 ， Острый угол: 17,5 ° ± 2 (200 кГц) (Продолжительность пучка) Ширина луча с половиной мощности@-3db ： 27 ° ± 2 ， Острый угол: 68 ° ± 4 (50 кГц) | ||
Корпус Материал | Ptef | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 900G ± 5％ (Lэн：10 м） | ||
Инструкции по проводке | (Три строки): красный: преобразователь +, синий: датчик температуры +, черный: public -; | ||
Кривая допуска | Структура продукта | ||
|
| ||
2. Схема схема датчика температуры, схема тестовой схемы схема
