PHW-1M-01L
Piezohannas
PHW-1M-01L
1 МГц антикоррозия подводного ультразвукового транс-датчика для ультразвукового потока.
2. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 1 МГц антикоррозия подводного ультразвукового преобразователя |
| |
Модель | PhW-1M-01L | ||
Частота | 1 МГц±5% | ||
Расстояние обнаружения | 005～3m | ||
Минимум Параллельный LMpedance | 220 Ом ± 20％ | ||
1300pf ± 20％@1 кГц | |||
Чувствительность | |||
Вершина горы Напряжение＜ 300vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 4,5 ° ± 1 ， Острый угол: 10,5 ° ± 4 | ||
Корпус Материал | Ptef и титановый сплав | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 70 г ± 5％ (Lэн：2M） | ||
Инструкции по проводке | Интегрированный тип: красный+， белый-черный: экранированный провод ； (без Датчик температуры по умолчанию) | ||

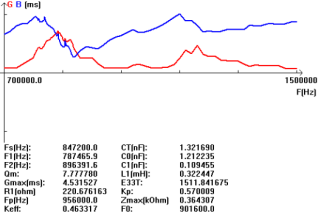

Кривая допуска | Структура продукта | ||
|
| ||
3. Схема датчика температуры схема датчика, схема тестовой схемы схема
Схематическая схема датчика температуры:
1 МГц антикоррозия подводного ультразвукового транс-датчика для ультразвукового потока.
2. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 1 МГц антикоррозия подводного ультразвукового преобразователя |
| |
Модель | PhW-1M-01L | ||
Частота | 1 МГц±5% | ||
Расстояние обнаружения | 005～3m | ||
Минимум Параллельный LMpedance | 220 Ом ± 20％ | ||
1300pf ± 20％@1 кГц | |||
Чувствительность | |||
Вершина горы Напряжение＜ 300vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 4,5 ° ± 1 ， Острый угол: 10,5 ° ± 4 | ||
Корпус Материал | Ptef и титановый сплав | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 70 г ± 5％ (Lэн：2M） | ||
Инструкции по проводке | Интегрированный тип: красный+， белый-черный: экранированный провод ； (без Датчик температуры по умолчанию) | ||
Кривая допуска | Структура продукта | ||
|
| ||
3. Схема датчика температуры схема датчика, схема тестовой схемы схема
Схематическая схема датчика температуры:
