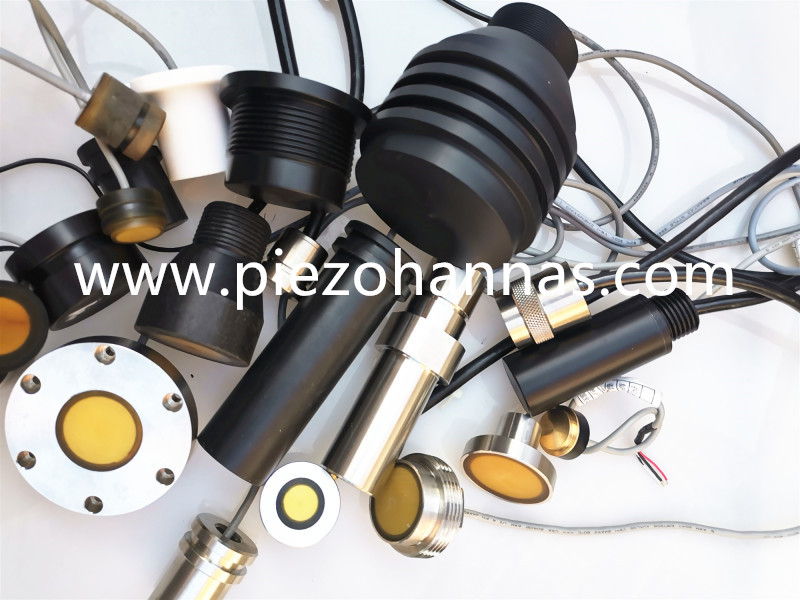

1 МГц подводный ультразвуковой датчик расходомера для измерения расхода

Применение: скорость потока, скорость
штат:
Количество:
  • PHW-1M-01UA

  • Piezohannas

  • PHW-1M-01UA

1 МГц подводный пьезоэлектрический ультразвуковой датчик для измерения потока

1 МГц подводный ультразвуковой транс -датчик потока для измерения потока


Технические параметры:


Предметы

Технические параметры


Имя

1 МГц подводный ультразвуковой преобразователь

0yok5a4a82twczzftz9wkN0mup4i7w4crn (1`q_p

Модель

PhW-1m-01UA

Частота

1 МГц ±5%

Расстояние обнаружения

0053m

Минимальный параллельный LMpedance

35Ω ± 20

Емкость

3400PF ± 20@1 кГц

Чувствительность

dзаклинаниеvолтаж:24 ВРасстояние:03mЭхо -амплитуда:1000 мВ

Работа  Напряжение

Вершина горы  Напряжение300Vpp

Работа  Температура

-40+80 ℃

Давление

≤10Килограммы или  1mpa

Угол

(Продолжительность пучка) Ширина луча полуосновной@-3db:2.4° ±10%

Резкий угол  5.6° ±10%

Жилищный материал

композитный материал

Применение

скорость потока

Монтаж  Измерение

См. Рисунок структуры продукта для деталей

Уровень защиты

IP68

Масса

45G ± 5% (длина провода25сm

Инструкции по проводке

Красный: датчик +, белый: преобразователь -, черный: экранированный провод;CRZ-1632R-100  Датчик температуры

Кривая допуска

Структура продукта



O`ij4ocpb5gl0q`_2

Ehiz1gyl%e97kcchs



Блок -схема ультразвукового преобразователя :

0ryjg8d (6_Q9xm%86pdg

Схематическая схема датчика температуры  (Модель: MF58_502F3470):

O3`1pa5yr5%z5`dq1r
Инструкция кабеля интегрированного типа:


1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование


01
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
02
Красный и черный - проводка датчика температуры



Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ

Трехъядерные инструкции по проводке:

     Красный: датчик +
         Синий: датчик температуры +
         Черный: публичный-

1
 Четырехъядерные инструкции по проводке:

Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры


2



Ультразвуковое применение потока:


Ультразвуковые расходомеры воды измеряют скорость жидкости, проходящей через трубу, используя ультразвук, чтобы измерить объемный поток. В ультразвуковом потоке жидкости транзитного времени ультразвуковой сигнал передается в направлении проточной жидкости вниз по течению, а затем направляется другой сигнал против текущей жидкости вверх по течению. В своей основной форме время для прохождения Sonic Pulse по течению сравнивается со временем, когда импульс пройдет вверх по течению. Используя это дифференциальное время, рассчитывается скорость следующей жидкости. Затем счетчик рассчитывает объемную скорость потока в трубе, используя эту скорость жидкости. Кроме того, измерение энергии BTU может быть получено из объемной скорости потока и разности температур между горячими и холодными ногами. Ультразвуковые счетчики зажима могут измерять воду извне трубы, стреляя импульсам звука через стены трубы, что имеет гибкость нанесения и делает их подходящими для измерений потока воды в больших трубах.
