PH230F1814
Piezohannas
PH230F1814
230 кГц ультразвуковой датчик пьезоэлектрический преобразователь для датчика близости
технические параметры：
Модель | PH230F1814 |
Центральная резонансная частота (кГц) | 230КГц ± 4% |
FравенствоBи WWIDTH | 18кГц |
Расстояние обнаружения | 010~2m |
Слепые зоны | <0.10m |
Луч угла запуска (-3ДБ полный угол) | 14±1° |
Интегрированная чувствительность (0 дБ =200 VP-P；период：50；расстояние：20cм) | -65дБ мин |
Электростатическая емкость | 400pf ± 20% |
Минимальный параллельный импеданс | 250 Ом ± 30% |
Максимальное рабочее напряжение (импульс - 2% рабочего цикла) | ＜400 В. |
Рабочая Температура | -20 ~ 80 ℃ |
Температура хранения | -40 ~ 85 ℃ |
Уровень защиты | IP65 |
Монтаж | Внешний цикл фиксирован |
Материал корпуса | АБС |

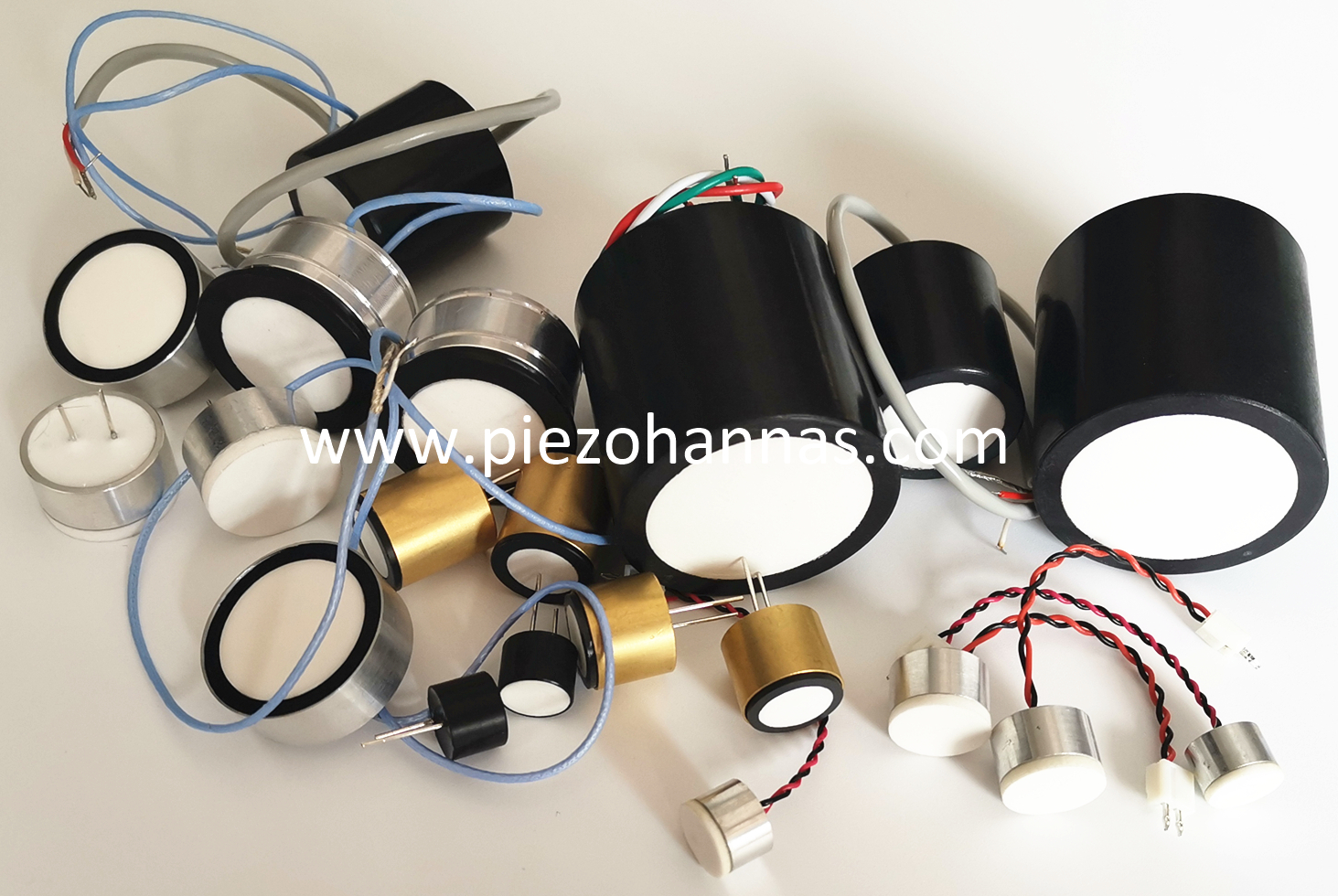

Фото:
Определение измерения ：
![3h6 {pd] l8mo%li {8341lz2](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/lpBqnKjlRioSilnkkrin/3H6-PD-L8MO-LILZ2.png)
Кривая частоты：
Частота-Угол фазы Изгиб：
![@Xl $ kd [4gp5] 1cw [dpq9`m](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/lmBqnKjlRioSilnklrin/XL-KDGP5CW-DPQ9-M.png)
Тест на чувствительность:
Передача напряжения: 200 Вп-P; период:50; расстояние:10CM
Dнеректирование Изгиб：
Заявление:
1. Расположение положения
2. Соответствие измерения
3. Тратфическое измерение
4. Проводящие препятствия
