PHW-1M-01PA
Piezohannas
PHW-1M-01PA

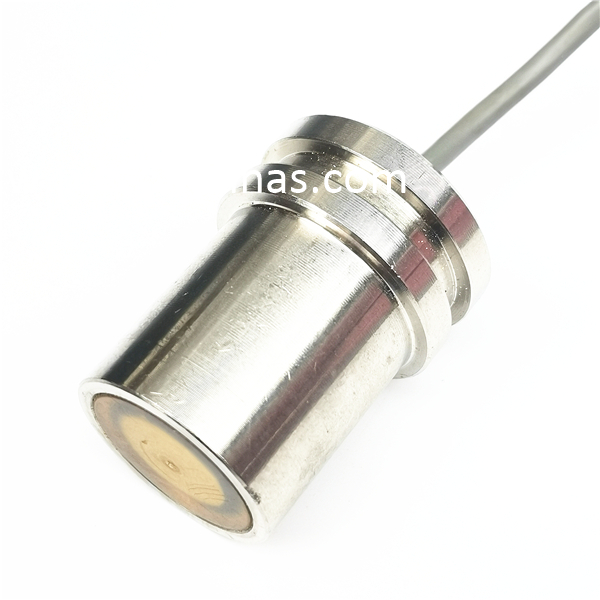

1 МГц пьезо ультразвуковой датчик преобразователя для Ultra Sonic Meter
Предметы | Технические параметры | Изображение | |
Имя | 1mhZ подводный ультразвук преобразователь |
| |
Модель | PhW-1M-01PA | ||
Частота | 1 МГц ±5% | ||
Расстояние обнаружения | 005～3m | ||
Минимум Параллельный LMpedance | 170 Ом ± 20％ | ||
1300pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 24 VPP 、 Расстояние: 0,3м 、 Эхо -амплитуда ： 300 мВ | ||
Вершина горы Напряжение＜ 300vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3 дБ: 4,5 ° ± 1 ， Острый угол: 10,5 ° ± 2 | ||
Корпус Материал | S304 | ||
Применение | Ультразвуковой течет | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 140 г ± 5％ (Lэн：2M） | ||
Инструкции по проводке | Интегрированный тип: красный+， белый-черный: экранированный провод ； (без Датчик температуры по умолчанию) | ||
Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвуковойпреобразователь :
Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры:интерфейс (3PIN, 2,0MМ ТЕРМИНАЛ)
Красный и черный - проводка датчика температуры
