Техническое описание двухчастотного ультразвукового датчика глубины для робота Arduino

     Двойная частота ультразвуковой глубины DataSher для Arduino Robot

Предметы	Технические параметры		Изображение
Имя	200 кГц-50 кГц датчик для подводной водыизмерение расстояния,Ультразвуковой,     преобразователь за шлам измерение （нержавеющая сталь）
Модель	PP-50/200-нб
Fзапрашиваемость	200 кГц ± 5 кГц/50 кГц ± 3 кГц
Расстояние обнаружения	200 кГц 0,6～120 м 50 кГц 3～500 м
Минимальный параллельный LMpedance	600 Ом ± 20％
Емкость	4300pf ± 20％@1 кГц
Чувствительность	ВождениеНапряжение：600vpp、Расстояние：0,8 м、 Эхо -амплитуда：16 В.（200 кГц）
Работа  Напряжение	Вершина горы  Напряжение＜1500vpp
Работа  Температура	-40～+80 ℃
Давление	≤3Килограммы или0,3 МПа
Угол	(Продолжительность пучка) Ширина луча полуосновной@-3db: 7,5 ° ± 1， Резкий угол: 17,5 ° ± 2（200 кГц） (Продолжительность пучка) Ширина луча полуосновной@-3db：27 ° ± 2， Резкий угол: 68 ° ± 4（50 кГц）
Жилищный материал	Нержавеющая сталь
Применение	Ультразвуковой платеж, подводной линейки, искатель диапазона

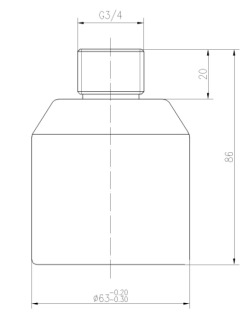

Монтаж  Измерение	Проверка рСхема структуры палочков ниже
Уровень защиты	IP68
Масса	1200G ± 5％ (Длина：10 м）
Инструкции по проводке	(Третья строка）:Красный:преобразователь+, Синий: температурадатчик+, Черный: общий-

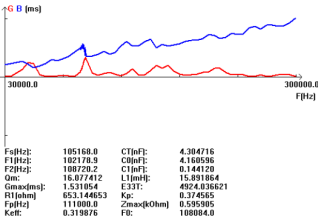

Кривая допуска		PудивлениеSтрансDЯграмма

Уведомление:

1, пожалуйста, не применяйте D.C. Voltage для ультразвуковых датчиков, чтобы избежать миграции.
2, поскольку датчики имеют потенциальное направление, пожалуйста, обратите внимание на его установку
расположение.
3, чтобы обеспечить надежность и длительный срок службы, не используйте датчики, где температура
выше, чем рейтинг.
4, не может использовать датчики в вакуумной зоне или опасных районах.
5, не используйте в паровой зоне, эта область атмосферы дает неровную температуру
Градиент приведет к ошибке измерения.
6, продукты не должны использоваться или храниться в коррозионной атмосфере, особенно где
Хлоридный газ, сульфидный газ, кислота, щелочка, соль или тому подобное присутствуют. Хранить продукты в

комната, где находится нормальная температура и влажность, и избегайте солнечного света, внезапные изменения
При температуре и влажности. Это может привести к неудаче или неисправности в таких условиях.
7, если вы подадите заявку на нестандартную частоту и другие особые условия, сообщите, сообщите
нам конкретные условия работы, необходимая вам схема, чтобы обеспечить встречу датчиков
Ваши конкретные требования.
