PHA-105-03d
Piezohannas
PHA-105-03D
Ультразвуковое датчик расстояния на короткие дистанции 105 кГц для ультразвукового уровня.
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | Ультразвуковой датчик 105 кГц D тип |
| |
Модель | PHA-105-03d | ||
Частота | 105 кГц ± 5% | ||
Расстояние обнаружения | 0.15～3M | ||
Минимум Параллельный LMpedance | 450 Ом ± 20％ | ||
1700pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем ： 800vpp ， Расстояние: 0,6M ， Эхо -амплитуда ： 200 мВ | ||
Вершина горы Напряжение＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 8 ° ± 2 ， Острый угол: 18 ° ± 3 | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковой уровень измерять,Ультразвуковой Трансдукэр | ||
Нить:M38*1,5 | |||
Уровень защиты | IP68 | ||
Масса | 44 г ± 5％ | ||
Инструкции по проводке | Интегрированный тип ： красный+， белый-черный: экранированный проволоки (датчик температуры необязательно) | ||

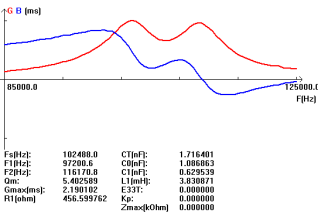

Кривая допуска | Структура продукта | ||
| | ||
БлокироватьДиаграмма ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
