PH200F1607B
Piezohannas
PH200F1607b
Датчик датчика ультразвукового датчика с ультразвуковым расстоянием 200 кГц для 2M
технические параметры：
Модель | PH200F1607B |
Центральная резонансная частота (кГц) | 200КГц ± 4% |
FравенствоBи WWIDTH | 15кГц |
Расстояние обнаружения | 010~2m |
Слепые зоны | <0.10m |
Луч угла запуска (-3ДБ полный угол) | 7±1° |
Интегрированная чувствительность (0 дБ =200 VP-P；период：50；расстояние：20cм) | -45дБ мин |
Электростатическая емкость | 400pf ± 20% |
Минимальный параллельный импеданс | 250 Ом ± 30% |
Максимальное рабочее напряжение (импульс - 2% рабочего цикла) | ＜500 В. |
Рабочая Температура | -20 ~ 80 ℃ |
Температура хранения | -40 ~ 85 ℃ |
Уровень защиты | IP67 |
Монтаж | Внешний цикл фиксирован |
Материал корпуса | АБС |

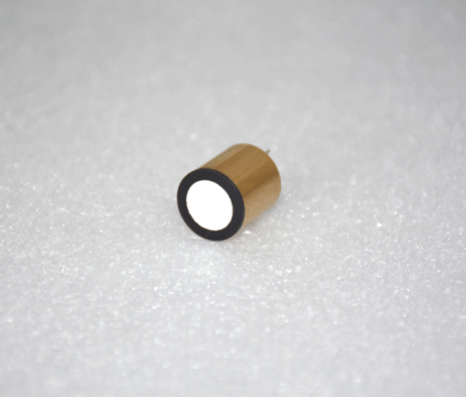

Фото:

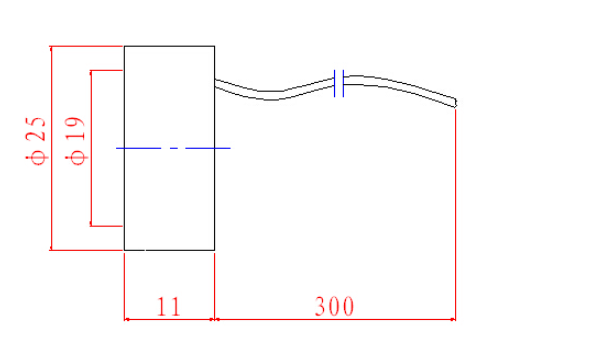

Определение измерения ：
![U4zofl6s4hc2ok_] 160%{g](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/lqBqnKjlRioSilrkrqin/U4ZOFL6S4HC2OK_-G.png)

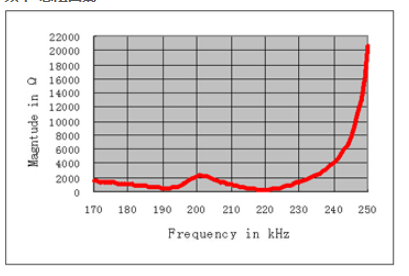

Кривая частоты：

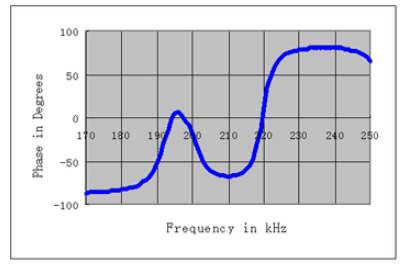

Частота-Угол фазы Изгиб：
![K6s] jtcd) siayi} orx {$ 3w3](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/liBqnKjlRioSilrklqio/K6S-JTCD-SIAYI-ORXW3.png)

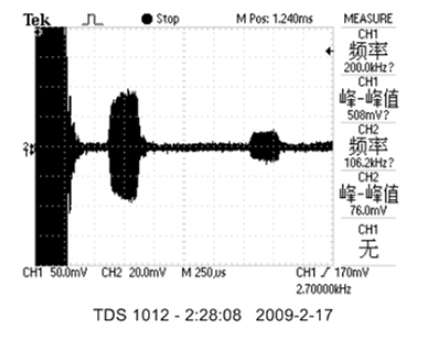

Тест на чувствительность:
Передача напряжения: 18VP-P; период:50; расстояние:20сM

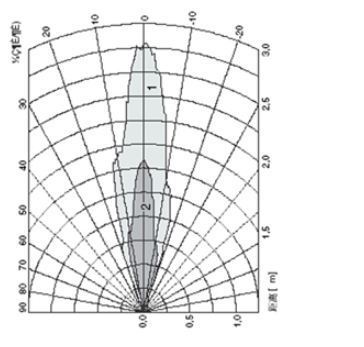

Dнеректирование Изгиб：
Заявление:
1. Расположение положения
2. Соответствие измерения
3. Тратфическое измерение
4. Проводящие препятствия
