PHA-200-01VF
Piezohannas
PHA-200-01VF
Ультразвуковой преобразователь из нержавеющей стали 200 кГц для ультразвукового газометра
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц Ультразвуковой датчик |
| |
Модель | PhA-200-01VF | ||
Частота | 200 кГц ±5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимум Параллельный LMpedance | 1720 Ом ± 20％ | ||
450pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：800vpp，Расстояние:0,3м， Эхо -амплитуда：40 мВ | ||
Вершина горы Напряжение＜1000 VPP | |||
-40～+80 ℃ | |||
≤1Килограммы или 0,1 МПа | |||
| (Продолжительность пучка) Ширина луча полуосновной@-3db: 7 ° ± 2， Резкий угол:16 ° ± 4 | ||
Корпус Материал | нержавеющая сталь | ||
Применение | Anemorumbometer, газовый проток | ||
Смотрите диаграмму структурыниже | |||
Уровень защиты | IP68 | ||
Масса | 14 г ± 5％ (длина：25 см） | ||
Инструкции по проводке | integratЭд тип：Красный+，Белый-，Черный: экранированный； Датчик температуры является необязательным
| ||
Кривая допуска | Структура продукта | ||
|
| ||
Схема схемы тестовой схемы ультразвукового преобразователя:
Схематическая схема датчика температуры:

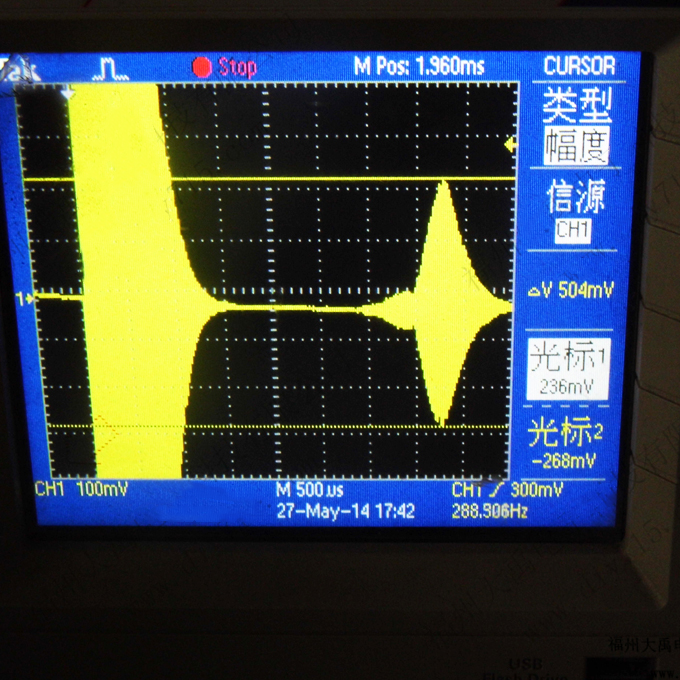

Эхо -тестовая диаграмма преобразователя
Тестовая среда составляет 0,6 метра и тестовая точка эхо × 1

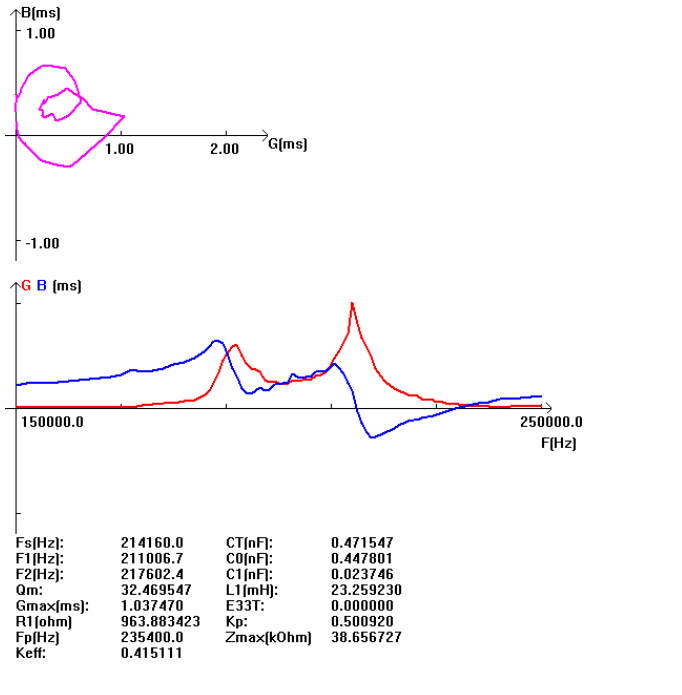

Кривая допуска преобразователя:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
