PHA-21-30D-F
Piezohannas
PHA-21-30D-F

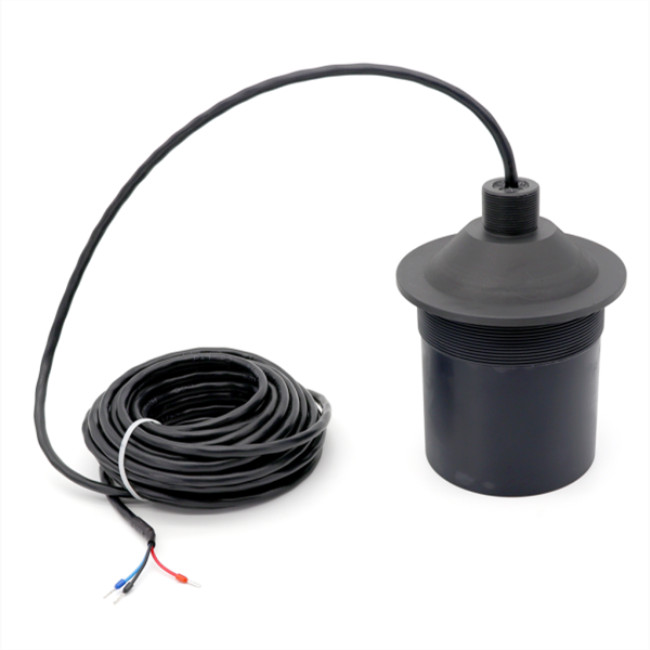

21 кГц ультразвуковой преобразователь уровня для датчиков уровня жидкости
Предметы | Технические параметры | Изображение | |
Имя | 21 кГцультразвуковойпреобразовательC тип（расщепленный тип） |
| |
Модель | PhA-21-30D-F | ||
Частота | 21 кГц ± 1,5 кГц | ||
Расстояние обнаружения | 1.0～30 м | ||
Минимум Параллельный LMpedance | 700 Ом ± 20％ | ||
11000PF ± 20％@1 кГц | |||
Чувствительность | НагрузкаНапряжение за рулем：560vpp，Расстояние：0,6 м， Эхо -амплитуда：1000 мВ | ||
Вершина горы Напряжение＜1500vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка)Угол половины мощности@-3db: 11 ° ± 2， Резкий угол:27 ° ± 4 | ||
Корпус Материал | Его можно использовать в слабой кислотной или базовой среде（Пома） | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Подъемная нить:M32 × 1,5，Внизу с нитью:G3 | |||
Уровень защиты | IP68 | ||
Масса | 1860G ± 5％ ( длина：10M) | ||
Инструкции по проводке | Отдельный тип（четырехпроводной) ：Красный:преобразователь+、желтый： преобразователь-、синий，черный: датчик температуры（MF58） ；
Отдельный тип（Трехвопровод) ：Красный:преобразователь+、синий: датчик температуры+、черный：Общая линия－ ； | ||

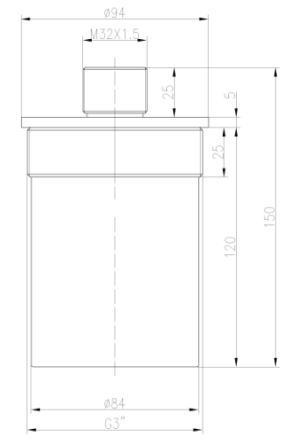

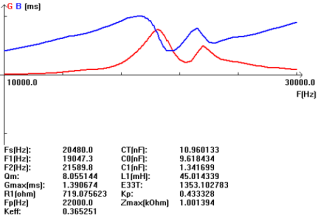

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвуковойДайс -датчик :
Схематическая схема датчика температуры:
Расщепленный тип Кабельная инструкция:
Стандартный провод составляет 10 м, сигнал будет ослаблять 6db на каждые 50 м увеличиваясь проволока.
1 Три основные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный -
Четыре основные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь -
Синий, черный: датчик температуры +
Датчики уровня жидкостиЗаявление:
Широкий диапазон систем измерения датчиков уровня предоставляется для решения различных параметров, таких как широкий спектр приложений, потребности в высокой точностью, а также требования и практики установки системы. Технологии измерения предоставляются в разных версиях для удовлетворения широкого спектра потребностей измерения или для решения конкретного приложения.
