PHA-64-05A-F
Piezohannas
PHA-64-05A-F

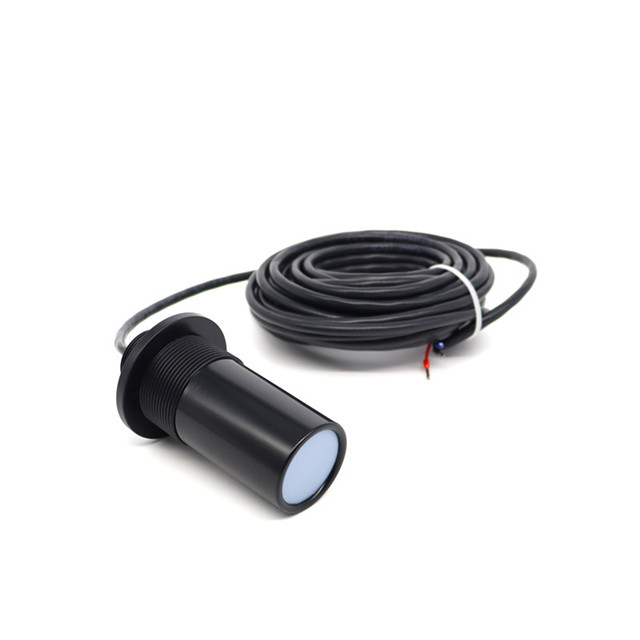

64 кГц ультразвуковой преобразователь для измерения ультразвукового уровня
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 64 кГц ультразвуковой преобразователь（расколоть типы） |
| |
Модель | PhA-64-05A-F | ||
Частота | 64 кГц ± 1,5 кГц | ||
Расстояние обнаружения | 0.3～5 м | ||
Минимум Параллельный LMpedance | 2200 Ом ± 20％ | ||
2600pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：800vpp，Расстояние:0,6 м， Эхо -амплитуда：50 мВ | ||
Вершина горы Напряжение＜1500vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или0,3 МПа | |||
| (Продолжительность пучка) Угла половины мощности@-3db: 7 ° ± 2， Резкий угол:16 ° ± 4 | ||
Корпус Материал | Слабая кислотная базовая среда может быть использована (ПК) | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Подъемная нить：M32*1,5, Внизу с нитью :M48 × 2 | |||
Уровень защиты | IP68 | ||
Масса | 660 г ± 5％ (Длина：10M） | ||
Инструкции по проводке | Отдельный тип（четырехпроводной) ：Красный:преобразователь+、желтый： преобразователь-、синий，черный: датчик температуры（MF58） ； ； Отдельный тип（Трехвопровод) ：Красный:преобразователь+、синий: датчик температуры+、черный：Общая линия－； | ||

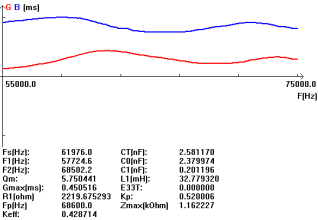

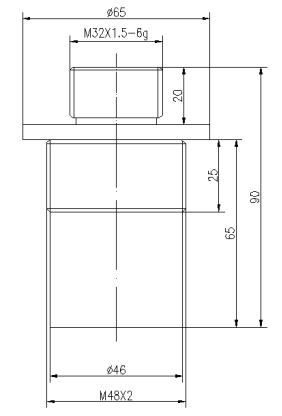

Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
ШерстиЭматическая диаграмма датчика температуры:
Расщепленный тип Кабельная инструкция:
Стандартный провод составляет 10 м, сигнал будет ослаблять 6db на каждые 50 м увеличиваясь проволока.
1 Три основные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный -
2. ПРИМЕНЕНИЯ ОСНОВНАЯ ИНСТРУКЦИЯ ПОДДЕРЖКИ:
Красный: датчик +
Желтый: преобразователь -
Синий, черный: датчик температуры +
Ультразвуковой уровень Применение метров:
А ультразвуковой уровень метр является использовал к непрерывно монитор уровень каналы в а высота из жидкость СМИ, шлам или же подвески в оба открытым а также закрыто танки а также каналы. А измерять генерирует а высокий уровень Информация в а форма из a сигнал Текущий 4 к 20 мА. А ниже а также верхний ограничения из а измерение диапазон Можно быть установлен по Потенциометры в а электронный Ед. изм из а измерять.

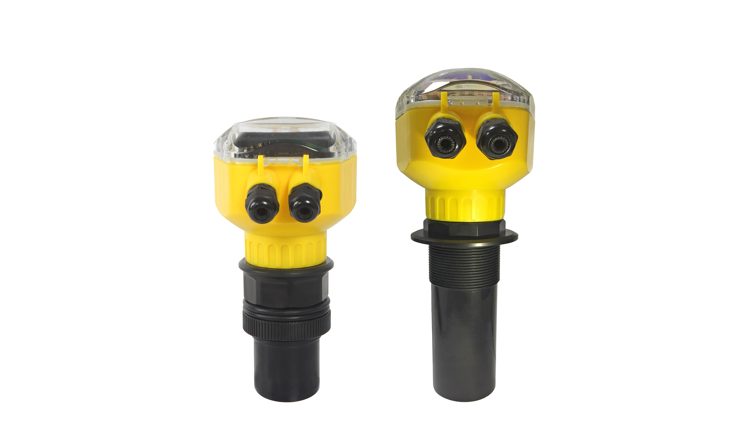

Приложение Imgae:
