PHA-45-05T
Piezohannas
PHA-45-05T
Ультразвуковой преобразователь 45 кГц для ультразвукового уровня измерителей
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | Ультразвуковой датчик |
| |
Модель | PHA-45-05T | ||
Частота | 45 кГц ± 1,5 кГц | ||
Расстояние обнаружения | 0.3～5 м | ||
Минимум Параллельный LMpedance | Ω ± 20％ | ||
PF ± 20％@1 кГц | |||
Чувствительность | |||
Вершина горы Напряжение＜1500vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Угла половины мощности@-3db: 21 ° ± 2， Острый угол: 47 ° ± 4 | ||
Корпус Материал | Слабая кислотная базовая среда может быть использована (Пома） | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Подъемная нить：M27*2 | |||
Уровень защиты | IP68 | ||
Масса | 80G ± 5％ | ||
Инструкции по проводке | Интегрированный интерфейс: красный: датчик +, желтый: преобразователь -, черный: экранированный | ||

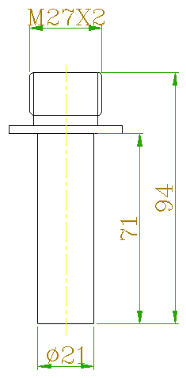

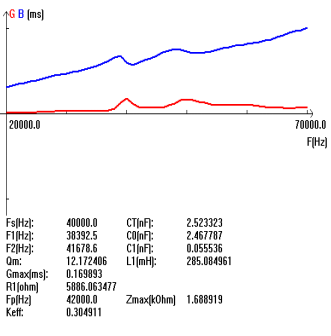

Кривая допуска | Структура продукта | ||
| | ||
Схема тестовой схемы Преобразователь:
ШерстиЭматическая диаграмма датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Ультразвуковой уровень Применение метров:
А ультразвуковой уровень метр является использовал к непрерывно монитор уровень каналы в а высота из жидкость СМИ, шлам или же подвески в оба открытым а также закрыто танки а также каналы. А измерять генерирует а высокий уровень Информация в а форма из a сигнал Текущий 4 к 20 мА. А ниже а также верхний ограничения из а измерение диапазон Можно быть установлен по Потенциометры в а электронный Ед. изм из а измерять.
Приложение Imgae:
