PH50F0621
Piezohannas
PH50F0621
Ультразвуковой датчик 50 кГц для измерения расстояния 8 м
Технические параметры:
Модель | Ph50F0621 |
Центральная резонансная частота (кГц) | 50 кГц ± 4% |
ЧастотаПропускная способность | 4кГц |
Расстояние обнаружения | 0,3 ~8m |
Слепые зоны | <0,3м |
Луч угла запуска (-3ДБ полный угол) | 12± 2 ° |
INtegrated чувствительность (0 дБ =200 VP-P；период：50；расстояние：40сm) | -60db мин |
Электростатическая емкость | 1600pf ± 20% |
Минимальный параллельный импеданс | 300 Ом ± 30% |
Максимальное рабочее напряжение (импульс - 2% рабочего цикла) | ＜800 В. |
Рабочая Температура | -20 ~ 70 ℃ |
Температура хранения | -40 ~ 85 ℃ |
Уровень защиты | IP65 |
Монтаж | Исправлено винтом |
Материал корпуса | АБС |
Фото:
Определение измерения ：
![I $ omvvc1vm $ 8g} 2c] i`t0tj](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/lrBqnKjlRioSilprilio/I-OMVVC1VMGC-I-T0TJ.png)

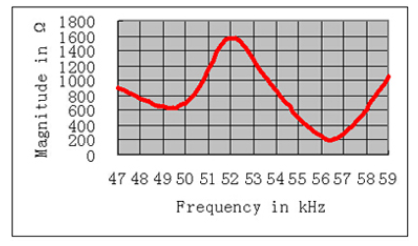

Кривая частоты：

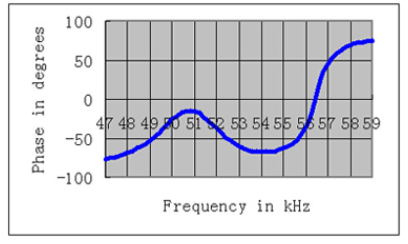

Частота-Угол фазы Изгиб：
![1kevr3km3llyb1qoi2f7s] 2](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/lrBqnKjlRioSilprrnio/1KEVR3KM3LLYB1QOI2F7S.png)

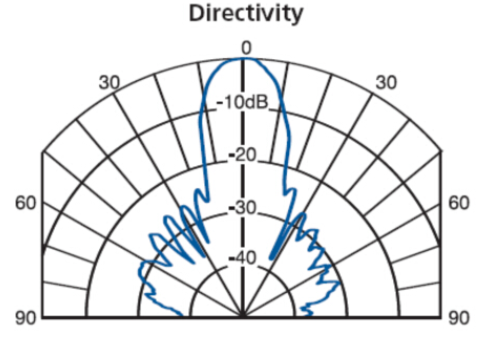

Dнеректирование Изгиб：
Встроенный термистор: MF58-10K-5%-3435
Проводка: четыре ядра экранированной проволоки, белый - основной провод;
Синий - заземляющий проволока,желтый - термистор; экранированный провод
Заявление:
1. Расположение положения
2. Соответствие измерения
3. Тратфическое измерение
4. Проводящие препятствия
