PHA-40-12PB-F
Piezohannas
PHA-40-12PB-F

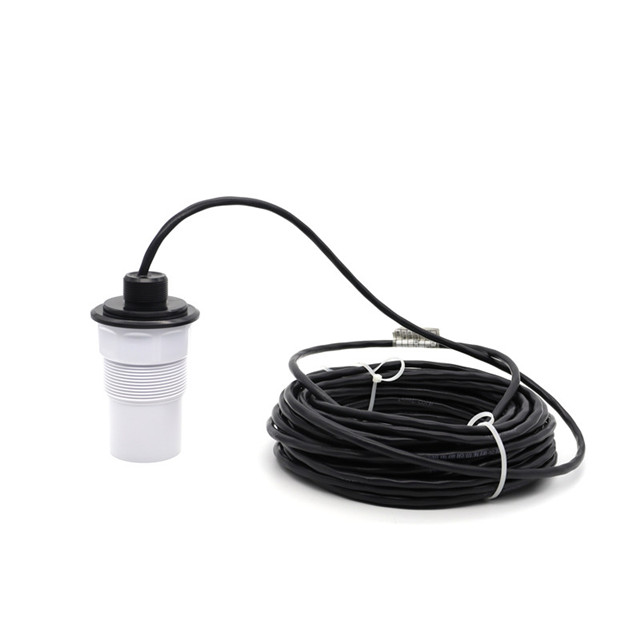

40 кГц преобразователь дистанции против коррозии для личнометра
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 40 кГц антикоррозий преобразовательПб тип （расколотый типe） |
| |
Модель | PHA-40-12PB-F | ||
Частота | 40 кГц ± 5% | ||
Расстояние обнаружения | 0,5 ～ 12m | ||
Минимум Параллельный LMpedance | 390 Ом ± 20 ％ | ||
5200pf ± 20 ％ @1 кГц | |||
Чувствительность | Напряжение за рулем：700vpp ， Расстояние: 0,6 м ， Эхо -амплитуда ： 450 мВ | ||
Вершина горы Напряжение＜1500vpp | |||
-40 ～+80 ℃ | |||
≤3Килограммы or 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 10 ° ± 2 ， Резкий угол:23 ° ± 4 | ||
Корпус Материал | POM 、 PVDF физическая печать | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
подъемная нить:M32 × 1,5， Внизу с нитью:M60 × 2 или жеG2A | |||
Уровень защиты | IP68 | ||
Масса | 950 г ± 5％ (длина：10M） | ||
Инструкции по проводке | Отдельный тип（четырехпроводной) ：Красный:преобразователь+、 Белый ： преобразователь-、 Синий ， черный: датчик температуры (MF58) ； Отдельный тип (Трехвопровод): красный:преобразователь+、 Синий: датчик температуры+、 черный ：Общая линия－ ； | ||
Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
