PHA-49-08PB
Piezohannas
PHA-49-08PB
50 кГц взрывопродавший ультразвуковой диапазон Измерение расстояния расстояния для ультразвукового доля
Технические параметры:

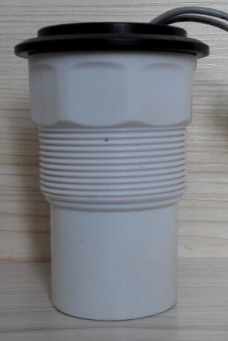

Предметы | Технические параметры | Изображение | |
Имя | 49 кГц взрывдоказательствопреобразователь |
| |
Модель | PhA-49-08PB | ||
Частота | 49 кГц ±5% | ||
Расстояние обнаружения | 0.4～8 м | ||
Минимальный параллельный LMpedance | 310 Ом ± 20％ | ||
2000pf ± 20％@1 кГц | |||
Чувствительность | нагрузка dНапряжение зажатия：850Vpp，Расстояние:06m、Эхо -амплитуда:450 мВ | ||
Вершина горы Напряжение＜1500Vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или0,3 МПа | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db: 8 ° ±10%， Резкий угол:18 ° ±10% | |||
Жилищный материал | Пома、PVDF | ||
Применение | Ультразвуковой датчик уровня, ультразвуковое антиколлиение, ультразвуковой дальномер | ||
Внизу с нитью M60 × 2 или жеG2A | |||
Уровень защиты | IP68 | ||
Масса | 440 г ± 5％ | ||
Инструкции по проводке | Интегрированный интерфейс (3PIN, 2,54 мм терминал): красный положительный, белый отрицательный, черный щит -проволоки; Интерфейс (3PIN, 2,0 мм терминал): белый и черный для провода датчика температуры (MF58); | ||

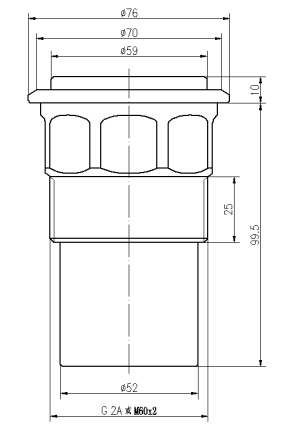

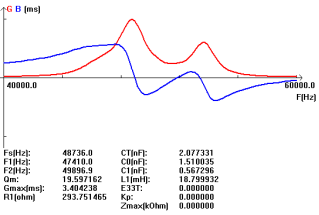

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Что входит в создание преобразователя?
Основным компонентом глубинного преобразователя является пьезокерамический элемент. Это та часть, которая преобразует электрические импульсы в звуковые волны, и когда Эхо возвращается, пьезокерамический элемент преобразует звуковые волны обратно в электрическую энергию. Пьезокерамические элементы чаще всего находятся в дисковой форме, но они также могут быть в форме стержня или кольца. Преобразователь может содержать один элемент или серию элементов, связанных вместе, называемых массивом. А Преобразователь состоит из шести отдельных компонентов:
Ультразвуковые искатели диапазона измеряют расстояние, испуская импульс ультразвукового звука, который проходит через воздух, пока не попадет в объект. Когда этот пульс звука попадает Объект, это отражается от объекта и возвращается к искателю ультразвукового диапазона. Требуется звуковой импульс, чтобы путешествовать в путешествии в обратном пути от датчика и обратно. Затем он посылает сигнал Ардуино с информацией о том, сколько времени потребовалось для путешествий Sonic Pulse.
Ультразвуковые искатели диапазона - это весело Маленькие датчики, которые могут измерить расстояние. Вы можете использовать их, чтобы найти расстояние до объекта, или обнаружить, когда что -то рядом Датчик как детектор движения. Они Идеально подходит для проектов, связанных с навигацией, предотвращением объекта и домашней безопасности. Потому что они Используйте звук для измерения расстояния, Они работают так же хорошо в темноте, как и в свете. который может измерять расстояния от 2 см до 400 см с точностью ± 3 мм.
