PHA-49-08C-FB
Piezohannas
PHA-49-08C-FB
50 кГц взрывопродавший ультразвуковой датчик диапазона для ультразвукового уровня.
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 49 кГцвзрывдоказательствотип Ультразвуковой датчик |
| |
Модель | PhA-49-08C-FB | ||
Частота | 49 кГц ±5% | ||
Расстояние обнаружения | 0.4～8 м | ||
Минимальный параллельный LMpedance | 210 Ом ± 20％ | ||
4000PF ± 20％@1 кГц | |||
Чувствительность | нагрузка dНапряжение зажатия：750Vpp，Расстояние:0,6 м， Эхо -амплитуда:380 мВ | ||
Вершина горы Напряжение＜1500Vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db: 5 ° ±10%， Резкий угол:13 ° ±10% | |||
Жилищный материал | АБС | ||
Применение | Ультразвуковой датчик уровня, ультразвуковое антиколлиение, ультразвуковой дальномер | ||
Проверка диаграммы структуры продукта ниже | |||
Уровень защиты | IP68 | ||
Масса | 650g ± 5％ | ||
Инструкции по проводке | Интегрированный интерфейс (3PIN, 2,54 мм терминал): красный положительный, белый отрицательный, черный щит -проволоки; Интерфейс (3PIN, 2,0 мм терминал): белый и черный для провода датчика температуры (MF58); | ||

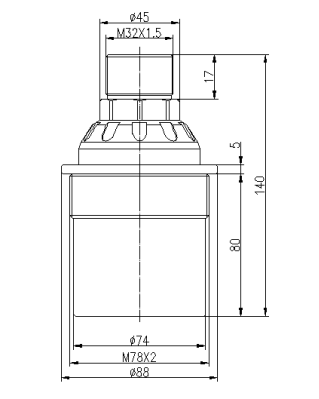

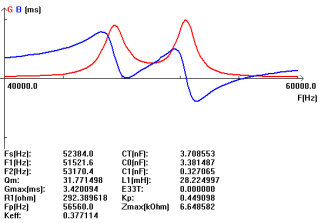

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
