PHW-LS-03A
Piezohannas
PHW-LS-03A

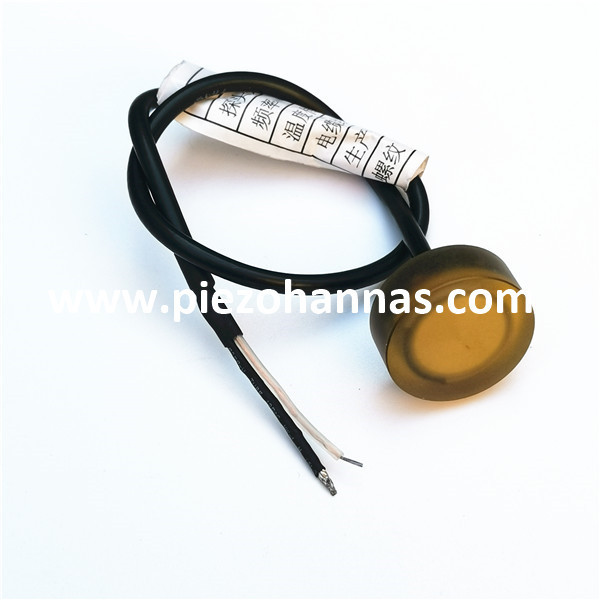

2 МГц подводной измерение глубины ультразвукового преобразователя для искателя ультразвукового диапазона
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 2mhz Подводный ультразвук преобразователь |
| |
Модель | PhW-LS-03A | ||
Частота | 2 МГц±5% | ||
Расстояние обнаружения | 003～2m | ||
Минимум Параллельный LMpedance | 30 Ом ± 20％ | ||
1100pf ± 20％@1 кГц | |||
Чувствительность | Излучающее напряжение ： 24vpp ， Расстояние: 0,3 млн. Эхо -амплитуда: 800 мВ | ||
Вершина горы Напряжение＜ 150vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или 0.3MPA | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 2 ° ± 0,5 ， Острый угол: 5 ° ± 1 | ||
Корпус Материал | композитный материал | ||
Применение | Подводная лодка искатель | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 8G ± 5％（Длина ： 25 см) | ||
Инструкции по проводке | Красный+， белый ， черный: экранированный провод ； (без Датчик температуры по умолчанию) | ||
Кривая допуска | Структура продукта | ||
|
| ||
2. Схема схема датчика температуры, схема тестовой схемы схема
