PHA-105-03B
Piezohannas
PHA-105-03B
105 кГц измерение расстояния расстояния ультразвукового диапазона для измерения уровня
Технические параметры:

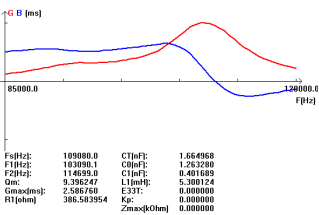

Предметы | Технические параметры | Изображение | |
Имя | 105 кГц ультразвуковоепреобразователь |
| |
Модель | PhA-105-03B | ||
Частота | 105 кГц ±5% | ||
Расстояние обнаружения | 0.15～3M | ||
Минимум Параллельный LMpedance | 400 Ом ± 20％ | ||
1700pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：800Vpp，Расстояние:0,6 м， Эхо -амплитуда：50 мВ | ||
Вершина горы Напряжение＜1000Vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 6 ° ±10%， Острый угол: 21 ° ±10% | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, | ||
Уровень защиты | IP68 | ||
Масса | 23 г ± 5％ | ||
Инструкции по проводке | Интегрированный интерфейс：Красный+，Белый-，Черный: экранированный （Датчик температуры необязательно） | ||
Кривая допуска | Структура продукта | ||
| | ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Что входит в создание преобразователя?
Основным компонентом глубинного преобразователя является пьезокерамический элемент. Это та часть, которая преобразует электрические импульсы в звуковые волны, и когда Эхо возвращается, пьезокерамический элемент преобразует звуковые волны обратно в электрическую энергию. Пьезокерамические элементы чаще всего находятся в дисковой форме, но они также могут быть в форме стержня или кольца. Преобразователь может содержать один элемент или серию элементов, связанных вместе, называемых массивом. А Преобразователь состоит из шести отдельных компонентов:
В безконтактном ультразвуковом Измерение уровня, датчик излучает ультразвуковые импульсы в направлении среды, которая затем отражает их обратно. Прошло время от излучения до приема сигналов пропорционально уровню в резервуаре. Ультразвуковые датчики идеально подходят для простых стандартных применений, оба для жидкости и для твердые тела
