Измерение расстояния ультразвукового преобразователя из нержавеющей стали для газового фальсификатора утрасонового газа
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 180КГц Ультразвуковой датчик |
| |
Модель | PhA-180-01A | ||
Частота | 180 кГц ±5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимальный параллельный LMpedance | 1000 Ом ± 20％ | ||
700pf ± 20％@1 кГц | |||
Чувствительность | загрузка dзаклинаниеvолтаж:800Vpp，Расстояние:0,3м， Эхо -амплитуда:30 мВ | ||
Вершина горы Напряжение＜1000Vpp | |||
-40～+80 ℃ | |||
≤16Килограммы или 1,6 МПа | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db: 6 ° ±10%， Резкий угол:15 ° ±10% | |||
Жилищный материал | Нержавеющая сталь | ||
Применение | Ультразвуковой газовый проток
| ||
Уровень защиты | IP68 | ||
Масса | 82 г ± 5％ (длина：20 см） | ||
Инструкции по проводке | Интерфейс: красный: преобразователь +, белый: преобразователь -, черный: экранированный провод, (датчик температуры не является обязательным) | ||

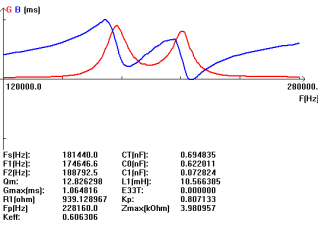

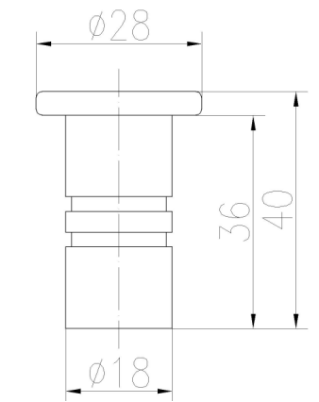

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Что входит в создание преобразователя?
Основным компонентом глубинного преобразователя является пьезокерамический элемент. Это та часть, которая преобразует электрические импульсы в звуковые волны, и когда Эхо возвращается, пьезокерамический элемент преобразует звуковые волны обратно в электрическую энергию. Пьезокерамические элементы чаще всего находятся в дисковой форме, но они также могут быть в форме стержня или кольца. Преобразователь может содержать один элемент или серию элементов, связанных вместе, называемых массивом. А Преобразователь состоит из шести отдельных компонентов:
