PHA-160-02A
Piezohannas
PHA-160-02A
Пользовательский ультразвуковой датчик пьезоэлектрический преобразователь для ультразвукового анти-столбца
Технические параметры:

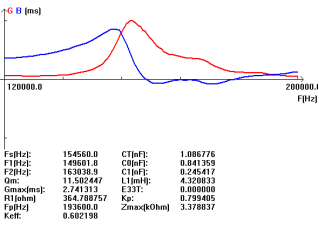

Предметы | Технические параметры | Изображение | |
Имя | 160 кГц ультразвуковой датчик |
| |
Модель | PHA-160-02A | ||
Частота | 160 кГц ± 5% | ||
Расстояние обнаружения | 0.12～2M | ||
Минимальный параллельный LMpedance | 350 Ом ± 20％ | ||
1000pf ± 20％@1 кГц | |||
Чувствительность | Нагрузка на нагрузку: 750vpp ， Расстояние: 0,3м、Эхо -амплитуда: 45 мВ | ||
Вершина горы Напряжение＜1000Vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
(Продолжительность пучка) Ширина луча с половиной мощности@-3db: 8 ° ±10%， Острый угол: 19 ° ± 10% | |||
Жилищный материал | Пома | ||
Заявление | Ультразвуковой уровень уровня, мониторинг, противодействие, безопасность | ||
Измерение | 20*22 | ||
Уровень защиты | IP68 | ||
Масса | 13G ± 5％ (Длина：20 см） | ||
Инструкции по проводке | Интегрированный интерфейс：Красный+，Белый-，Черный: экранированный （ Датчик температуры необязательно） | ||
Кривая допуска | Структура продукта | ||
| | ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Что входит в создание преобразователя?
Основным компонентом глубинного преобразователя является пьезокерамический элемент. Это та часть, которая преобразует электрические импульсы в звуковые волны, и когда Эхо возвращается, пьезокерамический элемент преобразует звуковые волны обратно в электрическую энергию. Пьезокерамические элементы чаще всего находятся в дисковой форме, но они также могут быть в форме стержня или кольца. Преобразователь может содержать один элемент или серию элементов, связанных вместе, называемых массивом. А Преобразователь состоит из шести отдельных компонентов.
