PHAL-200-01F
Piezohannas
PHAL-200-01F
200 кГц пьезоэлектрический ультразвуковой преобразователь для измерения потока газа
Технические параметры:

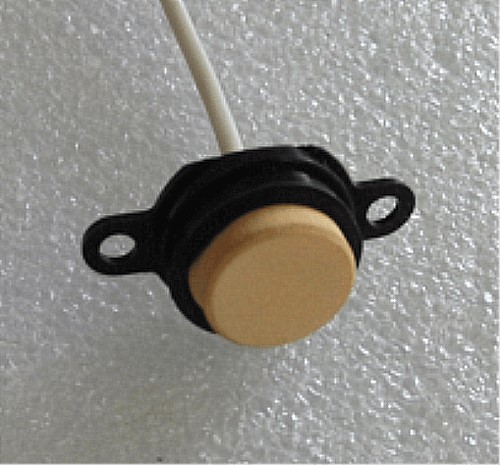

Предметы | Технические параметры | Изображение | |
Имя | 200 кГц ультразвуковой датчик |
| |
Модель | PhAL-200-01F | ||
Частота | 200КГц ±5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимальный параллельный LMpedance | 800Ω ± 20％ | ||
660PF ± 20％@1 кГц | |||
Чувствительность | излучение vолтаж: 800Vpp,Расстояние:30 см,Самопротив самостоятельного самостоятельного сигнал получения 25 мв. | ||
Вершина горы Напряжение＜1000Vpp | |||
-40～+80 ℃ | |||
3Килограммы или 0.3MPA | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db:7.2° ±10% Резкий угол:22.7° ±10% | |||
Жилищный материал | резина | ||
Применение | Ультразвуковой газовый проток | ||
измерение | (Может быть настроен в соответствии с требованиями клиента) | ||
Уровень защиты | IP68 | ||
Масса | 6,7 г ± 5％ | ||
Инструкции по проводке | Интерфейс: красный: преобразователь +, белый: преобразователь -, черный: экранированный провод, (датчик температуры не является обязательным) | ||

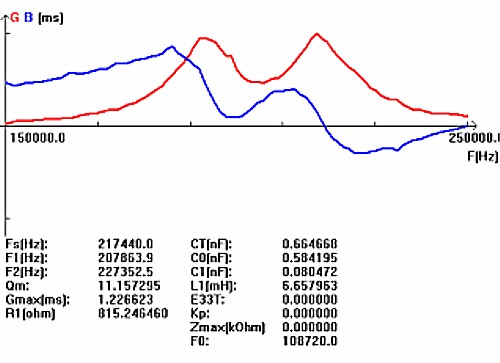

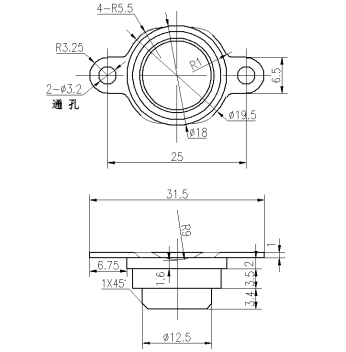

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Приложение для Ультразвуковой поток газа:
Промышленность схемы потока газа широко используются для применения жидкости и воды, долгое время было признано, что зажим по технологии потока газа не может быть применен к измерению массового потока газа, главным образом из -за фундаментальных теоретических пределов измерения. Передаваемая звуковая энергия получает традиционные ультразвуковые преобразователи. Тем не менее, достижения в области зажима по технологии измерения потока и обработки потока газа означали, что, несмотря на более низкие уровни акустического импеданса и более высокие уровни затухания в большинстве газов, зажим на счетчика потока газа теперь может измерять время транзита в газах, где соотношение сигналов и шумов чрезвычайно низкий. Теперь можно измерить природный газ, готовить на пару, сжатый воздух, водород, сжатый воздух и многое другое, используя зажим на расходах.
