PHA-200-01KB
Piezohannas
PHA-200-01KB
200 кГц пьезоэлектрический ультразвуковой датчик для ультразвукового датчика ветра
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц Ультразвуковой датчик |
| |
Модель | PhA-200-01KB | ||
Частота | 200 кГц ±5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимум Параллельный LMpedance | 2300 Ом ± 20％ | ||
370pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：800Vpp，Расстояние:0,3м， Эхо -амплитуда:25 мВ | ||
Вершина горы Напряжение＜1000Vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 10 ° ±10%， Острый угол: 23 ° ±10% | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковойанеморумометр,Ультразвуковой датчик ветра | ||
нить：M12*1,5 | |||
Уровень защиты | IP68 | ||
Масса | 10 г ± 5％ (длина：10 см） | ||
Инструкции по проводке | integratЭд тип：Красный+，Белый-，Черный: экранированный(Датчик температуры необязательно) | ||
Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры

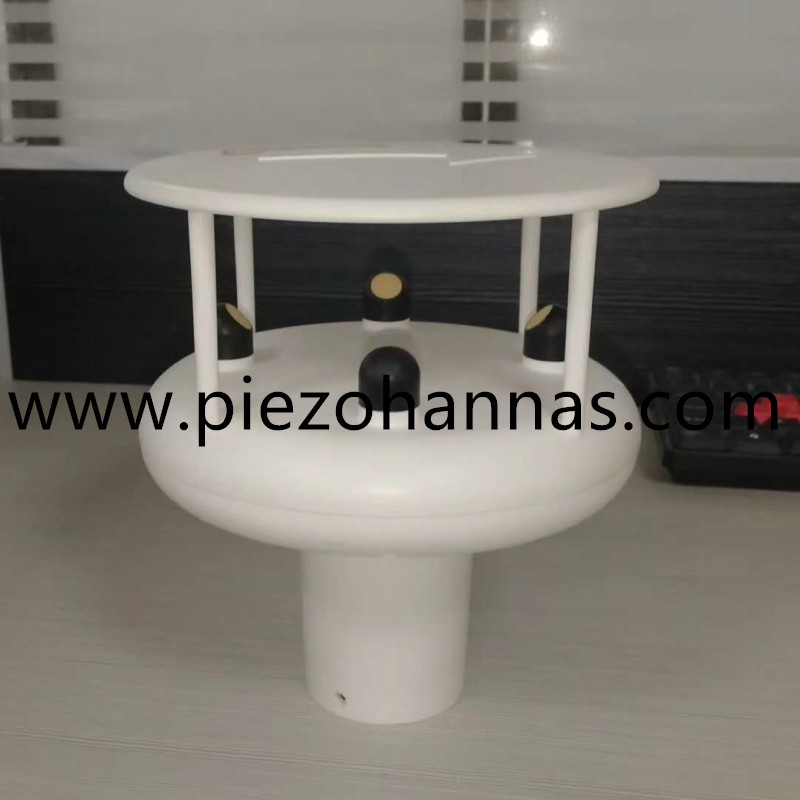

Изображение приложения:
