PHA-49-08G
Piezohannas
PHA-49-08G
50 кГц пьезоэлектрический ультразвуковой преобразователь для измерения ультразвукового уровня
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 49 кГц Ультразвуковой датчик |
| |
Модель | PhA-49-08G | ||
Частота | 49 кГц ±5% | ||
Расстояние обнаружения | 0.4～8 м | ||
Минимум Параллельный LMpedance | Ω ± 20％ | ||
PF ± 20％@1 кГц | |||
Чувствительность | |||
Вершина горы Напряжение＜1500Vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча полуосновной @-3db: 7 ° ±10%， Острый угол: 17 ° ±10% | ||
Жилищный материал | Пома | ||
Применение | Ультразвуковой уровень измерять, Безопасность | ||
Уровень защиты | IP68 | ||
Масса | |||
Инструкции по проводке | Интегрированный интерфейс (3PIN, 2,54 мм терминал): красный положительный, белый отрицательный, черный щит -проволоки; Интерфейс (3PIN, 2,0 мм терминал): белый и черный для провода датчика температуры (MF58); | ||

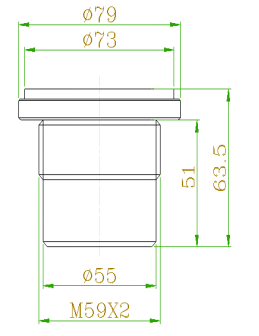

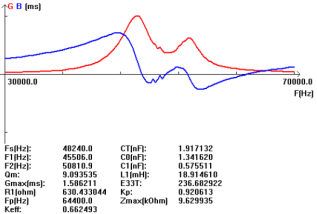

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Что входит в создание преобразователя?
Основным компонентом глубинного преобразователя является пьезокерамический элемент. Это та часть, которая преобразует электрические импульсы в звуковые волны, и когда Эхо возвращается, пьезокерамический элемент преобразует звуковые волны обратно в электрическую энергию. Пьезокерамические элементы чаще всего находятся в дисковой форме, но они также могут быть в форме стержня или кольца. Преобразователь может содержать один элемент или серию элементов, связанных вместе, называемых массивом. А Преобразователь состоит из шести отдельных компонентов:
Измерение ультразвукового уровня с помощью ультразвукового Датчики обеспечивают непрерывное, неконтактное и без обслуживания измерения жидкостей, пасты, паст, шляпы и порошкообразных до грубых массовых материалов. На измерение не зависит от диэлектрической постоянной, плотности или влажности, а также не зависит от наращивания из-за эффекта самоочищения датчиков. Проверьте широкий диапазон просонических устройств для измерения ультразвукового уровня и нажмите кнопку ниже.
Ультразвуковой метод является доказанным, а также экономически эффективным решением для измерения уровня в жидкостях и объемных твердых веществах. Инструменты доступны в виде компактных или отдельных версий. Этот принцип измерения характеризуется легким планированием и сборкой, быстрым и безопасным вводом в эксплуатацию, длительным сроком службы и снижением затрат на техническое обслуживание. Типичные приложения включают абразивные и агрессивные СМИ, даже в условиях грубых окружающих.
A ультразвуковой Датчик излучает ультразвуковые импульсы, поверхность среды отражает сигнал, и датчик снова обнаруживает его. Время полета отраженного ультразвукового сигнала прямо пропорционально пройденному расстоянию. С известной геометрией резервуара можно рассчитать уровень.
