PHA-49-08FC-FB
Piezohannas
PHA-49-08FC-FB

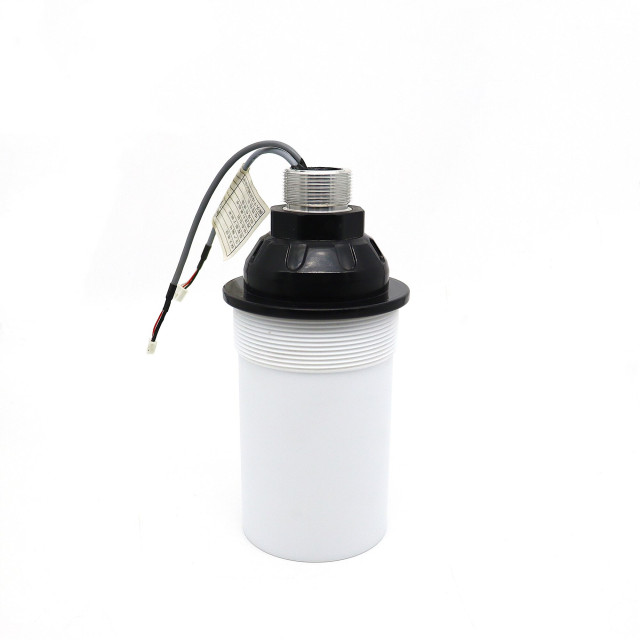

50 кГц пьезоэлектрический ультразвуковой преобразователь для ультразвукового анти-столбания
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 49 кГц антикоррозивный и защитник взрыва |
| |
Модель | PHA-49-08FC-FB | ||
Частота | 49 кГц ± 5% | ||
Расстояние обнаружения | 0.4～8 м | ||
Минимальный параллельный LMpedance | 200 Ом ± 20％ | ||
4100PF ± 20％@1 кГц | |||
Чувствительность | Нагрузка на нагрузку ：750vpp，Расстояние: 0,6 м、Эхо -амплитуда:380 мВ | ||
Вершина горы Напряжение＜1500vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db: 5 ° ± 10%， Острый угол: 13 ° ± 10% | |||
Жилищный материал | PTFE | ||
Применение | Ультразвуковой датчик уровня, ультразвуковое антиколлиение, ультразвуковой дальномер | ||
Проверка диаграммы структуры продукта ниже | |||
Уровень защиты | IP68 | ||
Масса | 700 г ± 5％ | ||
Инструкции по проводке | Интегрированный интерфейс (3PIN, 2,54 мм терминал): красный положительный, белый отрицательный, черный щит -проволоки; Интерфейс (3PIN, 2,0 мм терминал): белый и черный для провода датчика температуры (MF58); | ||

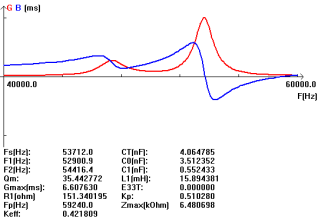

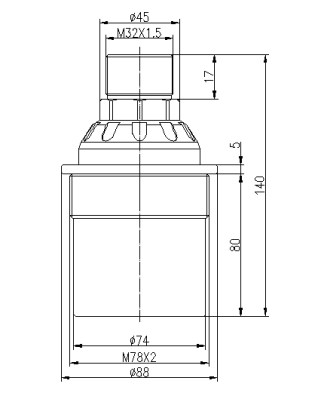

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Что входит в создание преобразователя?
Основным компонентом глубинного преобразователя является пьезокерамический элемент. Это та часть, которая преобразует электрические импульсы в звуковые волны, и когда Эхо возвращается, пьезокерамический элемент преобразует звуковые волны обратно в электрическую энергию. Пьезокерамические элементы чаще всего находятся в дисковой форме, но они также могут быть в форме стержня или кольца. Преобразователь может содержать один элемент или серию элементов, связанных вместе, называемых массивом. А Преобразователь состоит из шести отдельных компонентов:
Ультразвуковая система анти -столкновений работает на принципе ультразвуковых волн. Звук и детектор звука настраивается на той же частоте звука 40 кГц. Когда передатчик посылает всплеск ультразвукового звука, он отражается обратно на стенах крана, а приемник обнаруживает его и активирует сигнал тревоги и останавливает или уменьшает скорость крана.
Время, затрачиваемое после того, как взрыв отправлена и получен и со скоростью расстояния звука рассчитывается. Есть дисплей, на котором показывается расстояние в метрах. Если препятствие находится в диапазоне, то путем вращения ручки, диапазон реле может быть отрегулирован, а другой реле может быть отрегулирован, напрямую нажав переключатель.
Таким образом, если два крана находятся вне диапазона, они будут работать с нормальной скоростью. Расстояние зондирования регулируется от 0,01 до 5 метров. Устройство предназначено для приложений крана и подходит для работы в течение 24x7 часов. Этот продукт не требует лазерного устройства.
