PHA-49-08FB-ABB
Piezohannas
PHA-49-08FB-ABB
50 кГц пьезоэлектрический ультразвуковой преобразователь для ультразвукового анти-столбания
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 50КГц Ультразвуковой датчик |
| |
Модель | PhA-49-08FB-Abb | ||
Частота | 55КГц ±5% | ||
Расстояние обнаружения | 0.4～8 м | ||
Минимальный параллельный LMpedance | 170Ω ± 20％ | ||
2000PF ± 20％@1 кГц | |||
Чувствительность | Нет напряжения вождения нагрузки：500Vpp，Расстояние03m， Эхо -амплитуда:500 мВ | ||
Вершина горы Напряжение＜1500Vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или0,3 МПа | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db:8.6° ±10%， Резкий угол:20.2° ±10% | |||
Жилищный материал | ПК+10%GF | ||
M56x3 | |||
Уровень защиты | IP68 | ||
Масса | 360G ± 5％（134 мм ± 10 мм） | ||
Инструкции по проводке | Вурт Терминалы: Интерфейс (3PIN): красный положительный, белый отрицательный, черный щит -проволоки; Интерфейс (2PIN): желтая линия (103JG1F); | ||

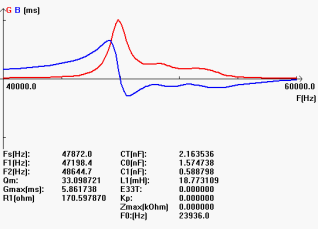

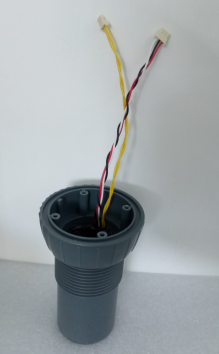

Кривая допуска | Структура продукта | ||
| |||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
