PHA-64-05E-F
Piezohannas
PHA-64-05E-F
64 кГц пьезоэлектрический ультразвуковой преобразователь для измерения расстояния 5 м
Технические параметры:

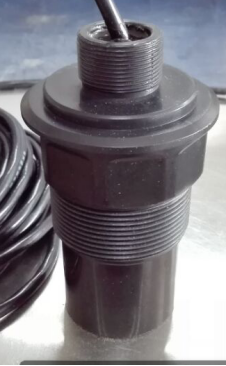

Предметы | Технические параметры | Изображение | |
Имя | 64КГц Ультразвуковой датчик |
| |
Модель | PhА-64-05Электронный | ||
Частота | 64КГц ±5% | ||
Расстояние обнаружения | 025～5m | ||
Минимальный параллельный LMpedance | 1000Ω ± 20％ | ||
1200PF ± 20％@1 кГц | |||
Чувствительность | загрузка dзаклинаниеvолтаж: 500Vpp，Расстояние:06m、Эхо -амплитуда:40мв. | ||
Вершина горы Напряжение＜1500Vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db:5.7° ±10%， Резкий угол:13.5° ±10% | |||
Жилищный материал | АБС | ||
Применение | Ультразвуковой датчик уровня, ультразвуковое антиколлиение, ультразвуковой дальномер | ||
Подъемная нить M32*1,5 Нижняя нить: M60 × 2 или G2A | |||
Уровень защиты | IP68 | ||
Масса | 890 г ± 5％ (длина провода：10M） | ||
Инструкции по проводке | Красный преобразователь +, белый: преобразователь -, синий: проволока датчика температуры черного (MF58); красный: датчик +, синий: датчик температуры +, черный: public - | ||

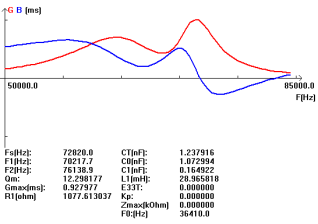

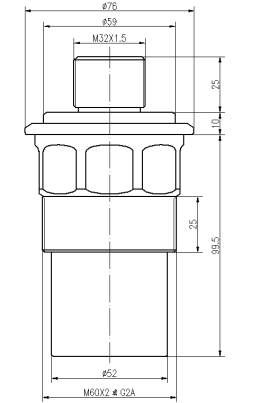

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Что входит в создание преобразователя?
Основным компонентом глубинного преобразователя является пьезокерамический элемент. Это та часть, которая преобразует электрические импульсы в звуковые волны, и когда Эхо возвращается, пьезокерамический элемент преобразует звуковые волны обратно в электрическую энергию. Пьезокерамические элементы чаще всего находятся в дисковой форме, но они также могут быть в форме стержня или кольца. Преобразователь может содержать один элемент или серию элементов, связанных вместе, называемых массивом. А Преобразователь состоит из шести отдельных компонентов:
В безконтактном ультразвуковом Измерение уровня, датчик излучает ультразвуковые импульсы в направлении среды, которая затем отражает их обратно. Прошло время от излучения до приема сигналов пропорционально уровню в резервуаре. Ультразвуковые датчики идеально подходят для простых стандартных применений, оба для жидкости и для твердые тела
