PHA-40-12C
Piezohannas
PHA-40-12C
Ультразвуковое преобразователь дистанции 8 м для измерения ультразвукового уровня
Технические параметры:

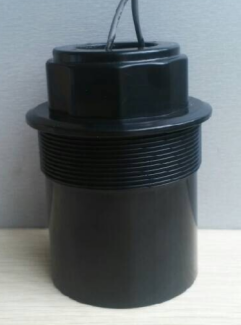

Предметы | Технические параметры | Изображение | |
Имя | Ультразвуковой датчик на расстоянии 12 м（интегрированный тип） |
| |
Модель | PHA-40-12C | ||
Частота | 40 кГц ± 1,5 кГц | ||
Расстояние обнаружения | 0.5～12 м | ||
Минимум Параллельный LMpedance | 250 Ом ± 20％ | ||
2000pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：700vpp，Расстояние: 0,6 м， Эхо -амплитуда：500 мВ | ||
Вершина горы Напряжение＜ 1500vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 7 ° ± 2 ， Острый угол: 16 ° ± 4 | ||
Корпус Материал | используется в слабой кислотной или слабой базовой среде（ПК） | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Внизу с нитью: M78 × 2 | |||
Уровень защиты | IP68 | ||
Масса | 710G ± 5％ | ||
Инструкции по проводке | Интегрированный тип: разъем（3pin, 2,54 мм Терминал) ：Красный+， белый ， черный: экранированный провод ； разъем（3 сВ, 2,0 мм Терминал）： Белый, черный: датчик температуры (MF58）； | ||

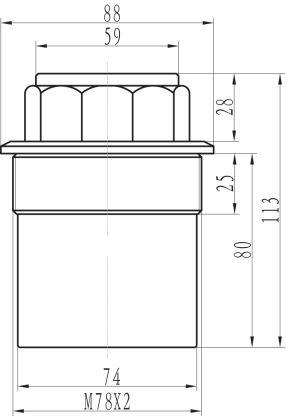

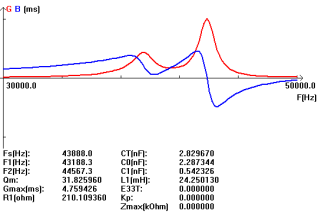

Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
Ультразвуковой преобразователь измерения уровня
Ультразвуковой преобразователь уровня излучает акустические импульсы в узком пучке, перпендикулярной поверхности датчика. Приемопередатчик уровня измеряет время распространения между излучением импульса и приемом Echo для расчета расстояния от датчика до материала. Изменения скорости звука из -за изменений температуры в допустимом диапазоне автоматически компенсируются интегральным датчиком температуры.
ПриложениеИзображение:
Ультразвуковое преобразователь дистанции 8 м для измерения ультразвукового уровня
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | Ультразвуковой датчик на расстоянии 12 м（интегрированный тип） |
| |
Модель | PHA-40-12C | ||
Частота | 40 кГц ± 1,5 кГц | ||
Расстояние обнаружения | 0.5～12 м | ||
Минимум Параллельный LMpedance | 250 Ом ± 20％ | ||
2000pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：700vpp，Расстояние: 0,6 м， Эхо -амплитуда：500 мВ | ||
Вершина горы Напряжение＜ 1500vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 7 ° ± 2 ， Острый угол: 16 ° ± 4 | ||
Корпус Материал | используется в слабой кислотной или слабой базовой среде（ПК） | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Внизу с нитью: M78 × 2 | |||
Уровень защиты | IP68 | ||
Масса | 710G ± 5％ | ||
Инструкции по проводке | Интегрированный тип: разъем（3pin, 2,54 мм Терминал) ：Красный+， белый ， черный: экранированный провод ； разъем（3 сВ, 2,0 мм Терминал）： Белый, черный: датчик температуры (MF58）； | ||
Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
Ультразвуковой преобразователь измерения уровня
Ультразвуковой преобразователь уровня излучает акустические импульсы в узком пучке, перпендикулярной поверхности датчика. Приемопередатчик уровня измеряет время распространения между излучением импульса и приемом Echo для расчета расстояния от датчика до материала. Изменения скорости звука из -за изменений температуры в допустимом диапазоне автоматически компенсируются интегральным датчиком температуры.
ПриложениеИзображение:
