PHA-40-12E-F
Piezohannas
PHA-40-12E-F
40 кГц ультразвукового уровня датчика для датчиков ультразвукового уровня
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 40 кГцпреобразовательE тип（Отдельный тип） |
| |
Модель | PHA-40-12E-F | ||
Частота | 40 кГц ±5% | ||
Расстояние обнаружения | 0.5～12 м | ||
Минимум Параллельный LMpedance | 400 Ом ± 20％ | ||
5000pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：700vpp，Расстояние:0,6 м， Эхо -амплитуда：430 мВ | ||
Вершина горы Напряжение＜1500vpp | |||
-40～+80 ℃ | |||
≤3kilosили же0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 10 ° ± 2 ， Острый угол: 23 ° ± 3 | ||
Корпус Материал | АБС | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Он поднимает нить:M32 × 1,5， Внизу с нитью ：M60 × 2 или жеG2A | |||
Уровень защиты | IP68 | ||
Масса | 930 г ± 5％（длина：10M） | ||
Инструкции по проводке | Отдельный тип (четырехпроводной): красный:преобразователь+、 Белый ： преобразователь-、 Синий ， черный: датчик температуры (MF58) ； Отдельный тип（Трехвопровод) ：Красный:преобразователь+、синий: датчик температуры+、черный：Общая линия－ ；
| ||

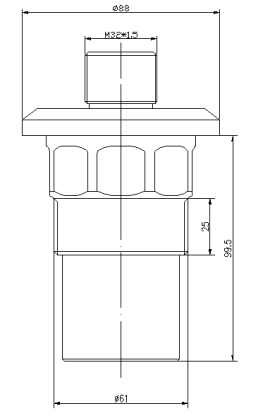

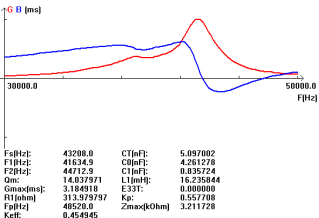

Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
Применение датчика ультразвукового уровня
Ультразвуковые / уровни датчиков измеряют расстояние, используя ультразвуковые волны. Датчик излучает ультразвуковую волну и получает волну, отраженную обратно от цели. Ультразвуковые / уровни датчиков измеряют расстояние до цели, измеряя время между излучением и приемом.
ПриложениеИзображение:
