PHA-49-08PA
Piezohannas
PHA-49-08PA
49 кГц ультразвуковой преобразователь уровня для измерения уровня
Технические параметры:

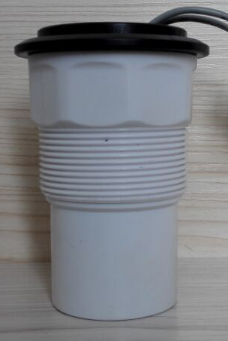

Предметы | Технические параметры | Изображение | |
Имя | 49 кГц антикоррозий Преобразователь PB тип（интегрированный тип） |
| |
Модель | PHA-49-08PB | ||
Частота | 49 кГц ± 5% | ||
Расстояние обнаружения | 0.4～8 м | ||
Минимум Параллельный LMpedance | 310 Ом ± 20％ | ||
2000pf ± 20％@1 кГц | |||
Чувствительность | Напряжение вождения ： 850vpp ， Расстояние: 0,6M ， Эхо -амплитуда ： 450 мВ | ||
Вершина горы Напряжение＜ 1500vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 8 ° ± 2 ， Острый угол: 18 ° ± 4 | ||
Корпус Материал | Пома、PVDF | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Внизу с нитью ： M60 × 2 или G2A | |||
Уровень защиты | IP68 | ||
Масса | 440 г ± 5％ | ||
Инструкции по проводке | Интегрированный тип: разъем (3PIN, 2,54 мм Терминал) ： Красный+， белый-черный: экранированный провод ； разъем (3PIN, 2,0 мм Терминал) ： Белый, черный: датчик температуры (MF58) ； | ||

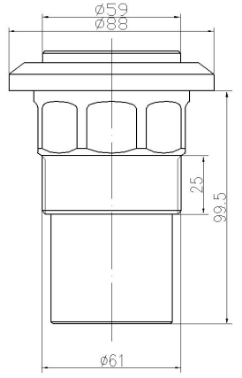

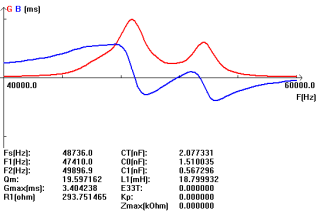

Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
Применение измерения уровня:
Передача акустических волн с высокой мощностью обеспечивает минимальные потери в среде, где находится датчик. Из -за высокого излучаемого импульса любые потери оказывают гораздо меньший эффект, чем будут испытывать традиционные ультразвуковые устройства. Больше энергии передается, поэтому возвращается больше энергии. Расширенная схема приемника предназначена для идентификации и контроля сигналов о возврате низкого уровня, даже когда уровни шума высоки. Измеренный сигнал компенсируется температурой, чтобы обеспечить максимальную точность для выходов и отображения.
49 кГц ультразвуковой преобразователь уровня для измерения уровня
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 49 кГц антикоррозий Преобразователь PB тип（интегрированный тип） |
| |
Модель | PHA-49-08PB | ||
Частота | 49 кГц ± 5% | ||
Расстояние обнаружения | 0.4～8 м | ||
Минимум Параллельный LMpedance | 310 Ом ± 20％ | ||
2000pf ± 20％@1 кГц | |||
Чувствительность | Напряжение вождения ： 850vpp ， Расстояние: 0,6M ， Эхо -амплитуда ： 450 мВ | ||
Вершина горы Напряжение＜ 1500vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 8 ° ± 2 ， Острый угол: 18 ° ± 4 | ||
Корпус Материал | Пома、PVDF | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Внизу с нитью ： M60 × 2 или G2A | |||
Уровень защиты | IP68 | ||
Масса | 440 г ± 5％ | ||
Инструкции по проводке | Интегрированный тип: разъем (3PIN, 2,54 мм Терминал) ： Красный+， белый-черный: экранированный провод ； разъем (3PIN, 2,0 мм Терминал) ： Белый, черный: датчик температуры (MF58) ； | ||
Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
Применение измерения уровня:
Передача акустических волн с высокой мощностью обеспечивает минимальные потери в среде, где находится датчик. Из -за высокого излучаемого импульса любые потери оказывают гораздо меньший эффект, чем будут испытывать традиционные ультразвуковые устройства. Больше энергии передается, поэтому возвращается больше энергии. Расширенная схема приемника предназначена для идентификации и контроля сигналов о возврате низкого уровня, даже когда уровни шума высоки. Измеренный сигнал компенсируется температурой, чтобы обеспечить максимальную точность для выходов и отображения.
