PHA-49-08HB
Piezohannas
PHA-49-08HB

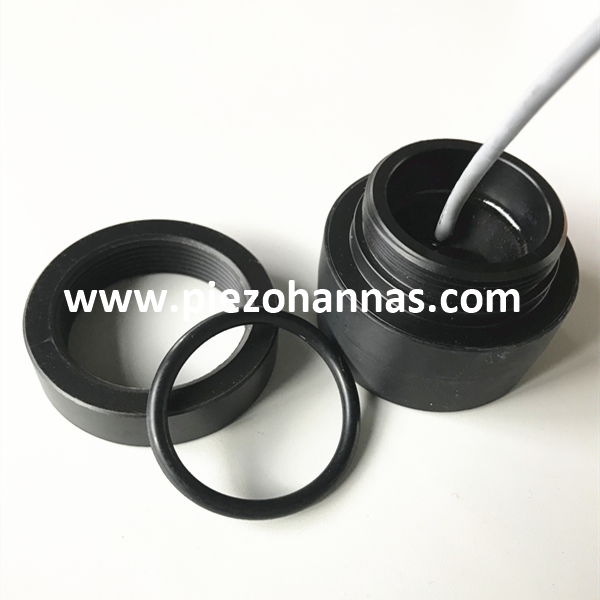

Ультразвуковой преобразователь 50 кГц для ультразвукового анти-столбания
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 49 кГц ультразвуковой датчик |
| |
Модель | PHA-49-08HB | ||
Частота | 50 ± 2 кГц | ||
Расстояние обнаружения | 0,25 ～ 6M | ||
Минимальный параллельный LMpedance | 200 Ом ± 20％ | ||
4000PF ± 20％@1 кГц | |||
Чувствительность | Напряжение вождения ： 500vpp ， Расстояние: 0,6 м、Эхо -амплитуда: 100 МВ | ||
Вершина горы Напряжение＜750vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db: 9 ° ± 10%， Острый угол: 21 ° ± 10% | |||
Жилищный материал | Пома | ||
Применение | Ультразвуковой датчик уровня, ультразвуковое антиколлиение, ультразвуковой дальномер | ||
M38*1,5 | |||
Уровень защиты | IP68 | ||
Масса | 80G ± 5％ | ||
Инструкции по проводке | Интерфейс (3pin, 2,54 мм терминал): красный плюс, белый минус, черный щит -проволока; | ||

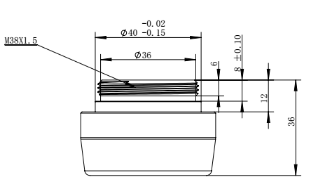

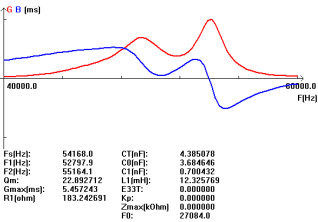

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Что входит в создание преобразователя?
Основным компонентом глубинного преобразователя является пьезокерамический элемент. Это та часть, которая преобразует электрические импульсы в звуковые волны, и когда Эхо возвращается, пьезокерамический элемент преобразует звуковые волны обратно в электрическую энергию. Пьезокерамические элементы чаще всего находятся в дисковой форме, но они также могут быть в форме стержня или кольца. Преобразователь может содержать один элемент или серию элементов, связанных вместе, называемых массивом. А Преобразователь состоит из шести отдельных компонентов:
Измерение ультразвукового уровня с помощью ультразвукового Датчики обеспечивают непрерывное, неконтактное и без обслуживания измерения жидкостей, пасты, паст, шляпы и порошкообразных до грубых массовых материалов. На измерение не зависит от диэлектрической постоянной, плотности или влажности, а также не зависит от наращивания из-за эффекта самоочищения датчиков. Проверьте широкий диапазон просонических устройств для измерения ультразвукового уровня и нажмите кнопку ниже.
Ультразвуковой метод является доказанным, а также экономически эффективным решением для измерения уровня в жидкостях и объемных твердых веществах. Инструменты доступны в виде компактных или отдельных версий. Этот принцип измерения характеризуется легким планированием и сборкой, быстрым и безопасным вводом в эксплуатацию, длительным сроком службы и снижением затрат на техническое обслуживание. Типичные приложения включают абразивные и агрессивные СМИ, даже в условиях грубых окружающих.
A ультразвуковой Датчик излучает ультразвуковые импульсы, поверхность среды отражает сигнал, и датчик снова обнаруживает его. Время полета отраженного ультразвукового сигнала прямо пропорционально пройденному расстоянию. С известной геометрией резервуара можно рассчитать уровень.
