PHA-64-05G
Piezohannas
PHA-64-05G

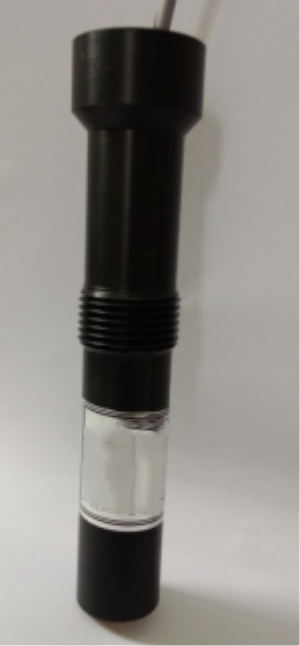

Ультразвуковой датчик 60 кГц для ультразвукового измерителя потока газа
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 64 кГц Ультразвуковой датчик |
| |
Модель | PhA-64-05G | ||
Частота | 64 кГц ±5% | ||
Расстояние обнаружения | 0.3～5 м | ||
Минимум Параллельный LMpedance | Ω ± 20％ | ||
PF ± 20％@1 кГц | |||
Чувствительность | |||
Вершина горы Напряжение＜1500Vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| Выброс с высоким углом | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковой счетчик потока газа | ||
M20*1,5 | |||
Уровень защиты | IP68 | ||
Масса | 80G ± 5％ | ||
Инструкции по проводке | Интерфейс Тип: красный: датчик +, белый: преобразователь -, черный: экранирующий провод(Датчик температуры необязательно) | ||

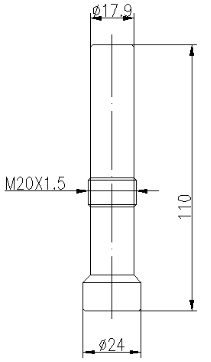

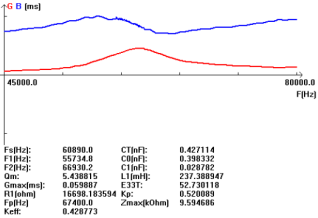

Кривая допуска | Структура продукта | ||
| | ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Что входит в создание преобразователя?
Основным компонентом глубинного преобразователя является пьезокерамический элемент. Это та часть, которая преобразует электрические импульсы в звуковые волны, и когда Эхо возвращается, пьезокерамический элемент преобразует звуковые волны обратно в электрическую энергию. Пьезокерамические элементы чаще всего находятся в дисковой форме, но они также могут быть в форме стержня или кольца. Преобразователь может содержать один элемент или серию элементов, связанных вместе, называемых массивом. А Преобразователь состоит из шести отдельных компонентов:
