PHA-64-05E
Piezohannas
PHA-64-05E
Ультразвуковой датчик 64 кГц для измерения ультразвукового уровня
Технические параметры:

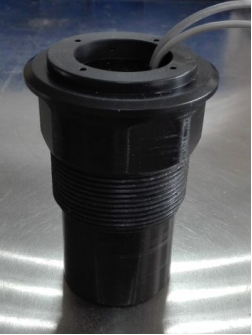

Предметы | Технические параметры | Изображение | |
Имя | 64 кГц Ультразвуковой датчик |
| |
Модель | PHA-64-05E | ||
Частота | 49 кГц ± 5% | ||
Расстояние обнаружения | 0,25 ～ 5 м | ||
Минимальный параллельный LMpedance | 1000 Ом ± 20 ％ | ||
1200pf ± 20 ％ @1 кГц | |||
Чувствительность | Нет нагрузки напряжения: 850vpp ， Расстояние: 0,6 м 、 Эхо -амплитуда: 50 МВ | ||
Вершина горы Напряжение＜ 1500vpp | |||
-40 ～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
(Продолжительность пучка) Ширина луча с половиной мощности@-3 дБ: 5,7 ° ± 10%， Острый угол: 13,5 ° ± 10% | |||
Жилищный материал | АБС | ||
Применение | Ультразвуковой датчик уровня, ультразвуковое антиколлиение, ультразвуковой дальномер | ||
Нижняя нить: M60 × 2 или G2A | |||
Уровень защиты | IP68 | ||
Масса | 410 г ± 5 ％ | ||
Инструкции по проводке | Интегрированный тип: разъем (3PIN, 2,54 мм Терминал) ： Красный+， белый-черный: экранированный проволока ； разъем (3PIN, 2,0 мм Терминал) ： Белый, черный: датчик температуры (MF58) ； | ||

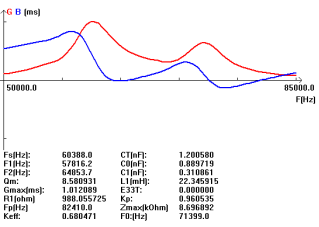

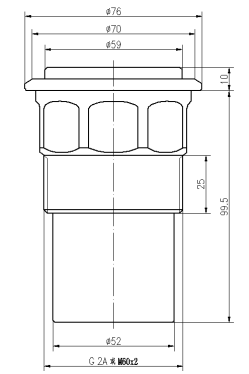

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Что входит в создание преобразователя?
Основным компонентом глубинного преобразователя является пьезокерамический элемент. Это та часть, которая преобразует электрические импульсы в звуковые волны, и когда Эхо возвращается, пьезокерамический элемент преобразует звуковые волны обратно в электрическую энергию. Пьезокерамические элементы чаще всего находятся в дисковой форме, но они также могут быть в форме стержня или кольца. Преобразователь может содержать один элемент или серию элементов, связанных вместе, называемых массивом. А Преобразователь состоит из шести отдельных компонентов:
В безконтактном ультразвуковом Измерение уровня, датчик излучает ультразвуковые импульсы в направлении среды, которая затем отражает их обратно. Прошло время от излучения до приема сигналов пропорционально уровню в резервуаре. Ультразвуковые датчики идеально подходят для простых стандартных применений, оба для жидкости и для твердые тела
