PHAU-200-01FA
Piezohannas
PHAU-200-01FA
Ультразвуковой преобразователь из нержавеющей стали 200 кГц для ультразвукового газометра
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГцУльтразвуковой датчик |
| |
Модель | PhAU-200-01fA | ||
Частота | 200 кГц ±5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимальный параллельный LMpedance | 900Ω ± 20％ | ||
600PF ± 20％@1 кГц | |||
Чувствительность | Нет нагрузки dзаклинаниеvолтаж:：200Vpp，Расстояние:0,3м， Эхо -амплитуда:5 мВ | ||
Вершина горы Напряжение＜750Vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
(Продолжительность пучка) Ширина луча полуосновной балки@-3db:6.7° ±10%， Острый угол: 15.8° ±10% | |||
Жилищный материал | PVDF | ||
Применение | Ультразвуковой уровень уровня, мониторинг, противодействие, безопасность | ||
Уровень защиты | IP68 | ||
Масса | 6.3G ± 5％ (длина провода：15 см） | ||
Инструкции по проводке | Интерфейс: красный: преобразователь +, белый: преобразователь -, черный: экранированный провод, (датчик температуры не является обязательным) | ||

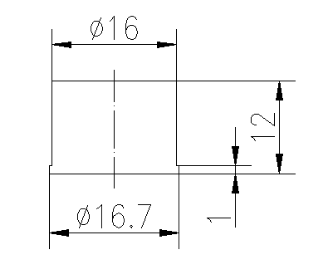

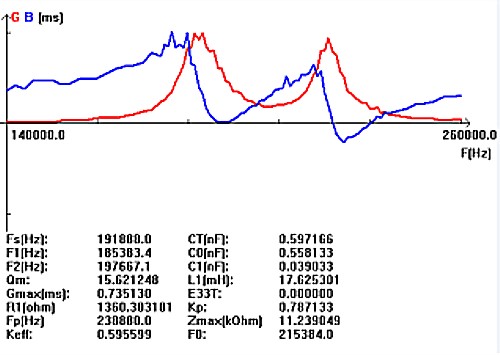

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Ультразвуковой преобразователь из нержавеющей стали 200 кГц для ультразвукового газометра
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГцУльтразвуковой датчик |
| |
Модель | PhAU-200-01fA | ||
Частота | 200 кГц ±5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимальный параллельный LMpedance | 900Ω ± 20％ | ||
600PF ± 20％@1 кГц | |||
Чувствительность | Нет нагрузки dзаклинаниеvолтаж:：200Vpp，Расстояние:0,3м， Эхо -амплитуда:5 мВ | ||
Вершина горы Напряжение＜750Vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
(Продолжительность пучка) Ширина луча полуосновной балки@-3db:6.7° ±10%， Острый угол: 15.8° ±10% | |||
Жилищный материал | PVDF | ||
Применение | Ультразвуковой уровень уровня, мониторинг, противодействие, безопасность | ||
Уровень защиты | IP68 | ||
Масса | 6.3G ± 5％ (длина провода：15 см） | ||
Инструкции по проводке | Интерфейс: красный: преобразователь +, белый: преобразователь -, черный: экранированный провод, (датчик температуры не является обязательным) | ||
Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
