PHA-200-01TL
Piezohannas
PHA-200-01TL
200 кГц PVDF корпус Ультразвуковой преобразователь для ультразвукового газа измерителя
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц Ультразвуковой датчик |
| |
Модель | PhA-200-01tL | ||
Частота | 200 кГц ±5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимальный параллельный LMpedance | 350Ω ± 20％ | ||
640PF ± 20％@1 кГц | |||
Чувствительность | загрузка dзаклинаниеvолтаж:800Vpp，Расстояние:0,3м， Эхо -амплитуда: 30 мВ | ||
Вершина горы Напряжение＜900Vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
(Продолжительность пучка) Ширина луча с половиной мощности@-3db: 7 ° ±10%， Острый угол :: 17 ° ±10% | |||
Жилищный материал | PVDF | ||
Применение | Ультразвуковой газомер | ||
измерение | Смотрите структурные рисунки для деталей | ||
Уровень защиты | IP68 | ||
Масса | 8G ± 5％ (длина провода：25 см） | ||
Инструкции по проводке | Интерфейс: красный: преобразователь +, белый: преобразователь -, черный: экранированный провод, (датчик температуры не является обязательным) | ||
Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Приложение для Ультразвуковой поток газа:
Ультразвуковые счетчики обычно используются для передачи опеки и измерения фискального нефти и газа. Они измеряют скорость жидкости в замкнутой трубе и используют датчики для излучения ультразвуковых импульсов (более 20 кГц частоты), с которой счетчик потока может рассчитать среднюю скорость вдоль пути луча ультразвука. Основы ультразвуковых метров делают их пригодными для измерения газа или жидкости, рассматривая их как как жидкости.

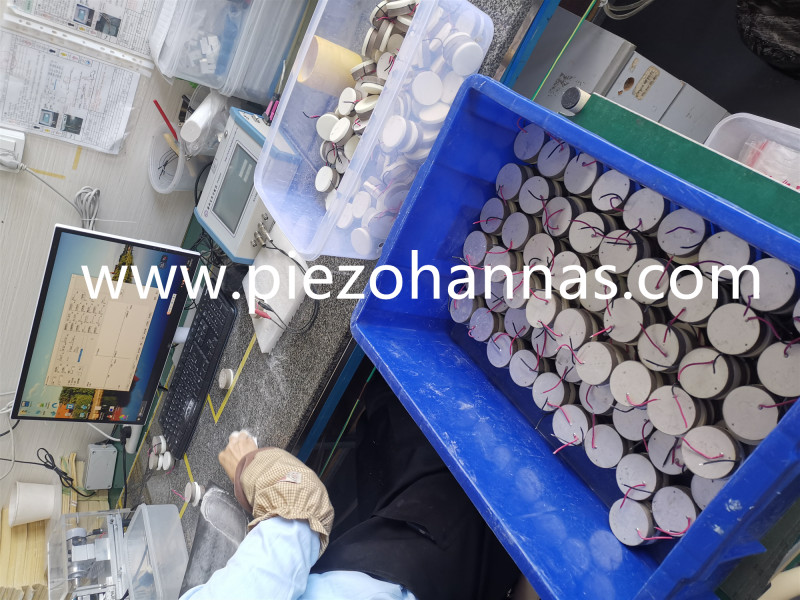

Отдел производства :
